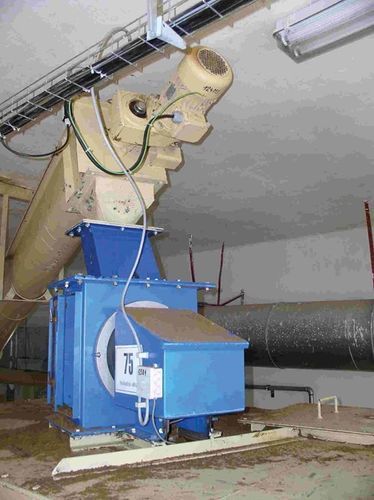

Medidor de vazão de massa IFM30

para sólidosflangeadoem aço inoxidável

Visão geral

• Sem peças móveis; elemento sensor montado no invólucro do sensor
• Acesso por porta para inspeção e manutenção
• Um design básico de sensor cobre todas as faixas de medição
• Construção: aço macio (opções: SS304, SS316, grau alimentício)
• Aprovação ATEX opcional para II2D e II3D (Zona 21 e 22)
• Sistema completo: sensor IFM30, placa sensora IFP30, invólucro IFH30, integrador WE302D

Aplicações

• Medição contínua de vazão mássica em sistemas de transporte de sólidos a granel (silos, calhas, transportadores pneumáticos)

Descrição
O medidor de vazão por impacto IFM30 mede a força de impacto do material sobre uma placa sensora e converte essa força em um sinal proporcional à vazão mássica. O projeto sem peças rotativas reduz a manutenção e aumenta a confiabilidade. Com componentes certificados ATEX, o sistema é adequado para áreas com atmosferas potencialmente explosivas (II2D / II3D, Zona 21/22).

Componentes do sistema

• Sensor de impacto IFM30
• Placa sensora IFP30 (300×300 mm)
• Invólucro IFH30
• Integrador de vazão (modelo WE302D)

Especificações do sistema de vazão por impacto
Material: Aço macio (opções: SS304, SS316, grau alimentício)
Flange e membrana: borracha
Célula de carga: alumínio padrão; versões opcionais em aço inoxidável ou ATEX disponíveis
Alimentação: 5–15 VDC (estabilizado pela eletrônica)
Sinal de saída: 2 mV/V a 100% de carga
Caixa de junção: plástico ABS (modelo JBS)
Dimensões (placa e invólucro): 300 × 300 mm
Garantia: garantia limitada de um ano

Peças disponíveis / exemplos

• Sensor de impacto IFM30-MD3, capacidade 60 m3/h
• Placa de impacto IFP30-MD
• Invólucro de placa IFH30-MD

Especificações técnicas

• Opções de material: aço macio, SS304, SS316, grau alimentício
• Sem peças móveis; elemento sensor montado no invólucro; porta de acesso
• Design único de sensor adaptável a várias faixas de medição
• Opção ATEX para Zona 21/22 (II2D/II3D)
• Requisito de alimentação: 5–15 VDC (estabilizado)
• Sinal: 2 mV/V em plena escala
• Célula de carga: alumínio padrão; inox/ATEX opcionais
• Caixa de junção: ABS (modelo JBS)
• Tamanho placa/invólucro: 300 × 300 mm
• Garantia: 1 ano limitada
