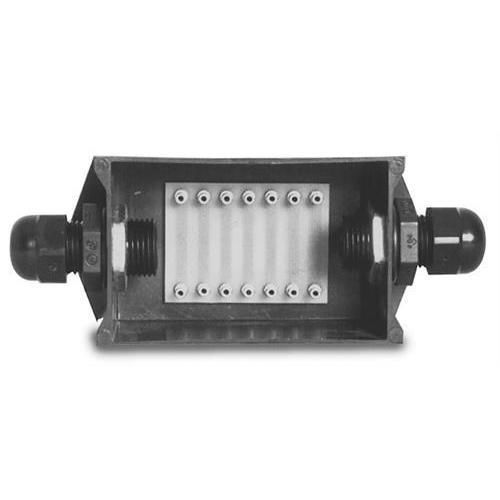

Kit de junções com caixa selada EL214

resistente à águaem material plásticopara sensor de força

EL214

• Projetado para uma emenda completa e profissional de cabo de transdutor / célula de carga
• Evita a entrada de humidade na célula de carga através do conector do cabo
• Conteúdo do kit: caixa de emenda em plástico de alta resistência, conexões de cabo estanques, placa de circuito, tubo de PTFE, composto de potting pré-medido e instruções completas
• Terminais para solda para conexões elétricas fiáveis

EL214T

• Acomoda cabos de diâmetro maior que o EL214; todas as outras dimensões e características de desempenho são idênticas
• Terminais para solda

Especificações EL214
Dimensões (L × W × H): 3.00 × 1.00 × 1.50 in
Centros de montagem: 2.50 in
Número de conexões: Sete
Diâmetro do cabo: 0.187 a 0.312 in
Tempo de cura do potting: Duas horas a 73 °F (23 °C)

Especificações EL214T
Dimensões (W × H × D): 3.00 × 1.00 × 1.50 in
Centros de montagem: 2.50 in
Número de conexões: 7
Diâmetro do cabo: 0.187 a 0.312 in (suporta cabos maiores; peças disponíveis até 0.480 in)
Tempo de cura do potting: Resina epóxi-poliamida cura em 2 horas a 73 °F (23 °C)

Peças

• 15485 - Kit de emenda de cabo, 0.187 a 0.312 in
• 15486 - Kit de emenda de cabo, 0.270 a 0.480 in

Especificações técnicas

• Tipos de produto: kits EL214 e EL214T para cabos de transdutor / célula de carga
• Material da caixa de emenda: plástico de alta resistência
• Inclui: conexões de cabo estanques, placa de circuito, tubo de PTFE, composto de potting pré-medido, instruções completas
• Terminais: terminais para solda
• Centros de montagem: 2.50 in
• Dimensões totais: 3.00 × 1.00 × 1.50 in (EL214 e EL214T)
• Número de conexões: Sete
• Diâmetro do cabo (EL214): 0.187 a 0.312 in
• Diâmetro do cabo (EL214T): suporta cabos maiores; peças disponíveis para 0.270 a 0.480 in
• Tempo de cura do potting: ≈2 horas a 73 °F (23 °C); EL214T (epóxi-poliamida): 2 horas a 73 °F (23 °C)
• Peças disponíveis: 15485 (0.187–0.312 in), 15486 (0.270–0.480 in)
