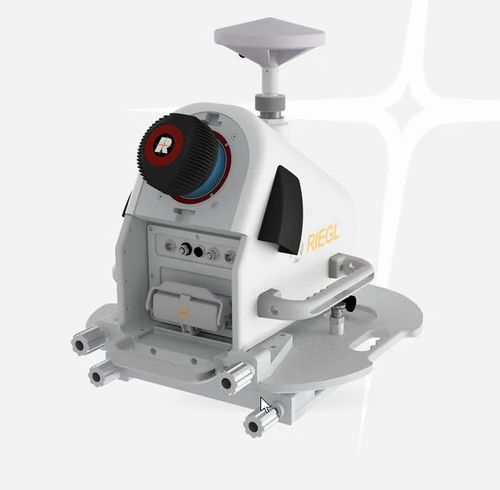

Sistema de escaneamento 2D VMQ-3HA

para medição de grandes distânciaspara aplicações mineiraspara topografia

Detalhes do produtoO RIEGL VMQ-3HA é um sistema de mapeamento de scanner único de alta velocidade, compacto e económico, adequado para uma variedade de aplicações de mapeamento móvel. Visão geral do sistemaO sistema consiste numa cabeça de medição compacta com um sistema de libertação rápida para uma montagem conveniente. Uma placa giratória permite vários ângulos de montagem, de modo a otimizar o campo de visão do sistema. A integração opcional de até quatro câmaras permite a aquisição simultânea de imagens para complementar os dados LiDAR capturados.A parte central do sistema é o sensor LiDAR VUX-3HA totalmente integrado que fornece 3 milhões de medições e até 400 linhas de varrimento por segundo para um desempenho excecional em aplicações móveis.Principais característicasTaxa de repetição de impulsos laser elevada até 3 MHzAté 400 varrimentos por segundoAlcance máximo de medição: 500 mOperação segura para os olhos com Laser Classe 1Campo de visão: 360°Capacidade para múltiplos alvosIntegração opcional de até 4 câmarasPrincipais aplicaçõesMapeamento de infra-estruturas de transportesMedição da superfície de estradasMapeamento HD para veículos autónomosModelação de cidadesCaptura rápida de estaleiros de construção e material a granelMapeamento SIG e gestão de activosLevantamento As-BuiltLevantamento de minas a céu abertoVisão geral dos dados técnicosTaxa de medição efectiva300 kHz1000 kHz1800 kHz3000 kHzAlcance máx. Alcance, Refletividade do alvo p ≥ 80%500 m280 m250 m200 mMáx. Alcance, Refletividade do Alvo p ≥ 10%180 m100 m90 m70 mAlcance Mínimo1 m1 m1 m1 mMáx. Número de alvos por impulso311588Exactidão / precisão3 mm / 2 mm3 mm / 2 mm3 mm / 2 mm3 mm / 2 mm3 mm / 2 mmPacotes de softwareRiPROCESSRiACQUIRERiUNITESbibliotecas especiais: RiVLib, RDBLibPlugins: RiMAP Plugin for ArcGISSamostras de nuvens de pontos selecionadas: http://data.riegl.international/Characteristics / Especificações técnicasSistema de mapeamento móvel de scanner único de alta velocidadeCabeça de medição compacta com sistema de libertação rápidaPlaca giratória para vários ângulos de montagemIntegração opcional de até 4 câmarasSensor LiDAR: VUX-3HA3 milhões de medições por segundoAté 400 linhas de varrimento por segundoAlcance máximo de medição: 500 ml Laser Classe 1 (seguro para os olhos)Campo de visão: 360°Capacidade para múltiplos alvosTaxas de medição efectivas: 300/1000/1800/3000 kHzExactidão: 3 mmPrecisão: 2 mmAlcance mínimo: 1 mNúmero máximo de alvos por impulso: até 31
