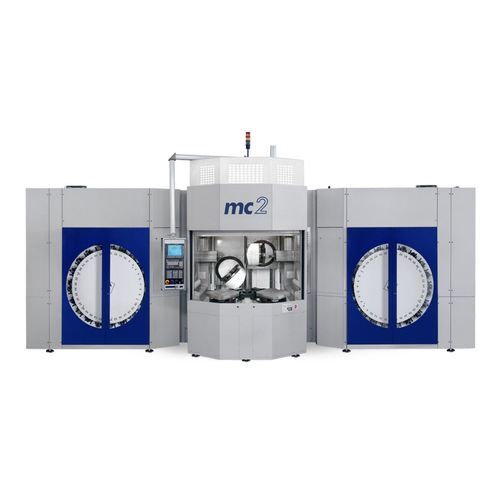

Centro de usinagem de 5 eixos MC2 700 TT

horizontalcom trocador de pallet

mc2 700 é uma célula de maquinação flexível de nova geração, constituída por dois centros de maquinação de monoárvore, um oposto ao outro, e um APC (trocador automático de paletes) de 4 posições. Um magazine de ferramentas de 30 posições para cada fuso permite ter até 60 ferramentas disponíveis. Os dois centros monofusos são independentes e permitem uma utilização e qualidade simples das peças maquinadas, completamente idênticas às dos centros de maquinagem tradicionais. Além disso, as paletes de mc2 700 TT estão equipadas com um 5º eixo (eixo A), de modo a usinar as peças e todos os seus ângulos. MONITOR DE FERRAMENTAS O Riello Tool Monitor funciona através da monitorização da absorção dos motores do fuso, através de uma leitura directa no interior dos accionamentos e graças a um SW desenvolvido para o efeito. Gestão dos níveis de pré-alarmes e de alarmes de ferramentas em falta. Função "Teach-in". Possibilidade de selecção através de interface RUI. BK MIKRO Sistema de detecção de ferramentas mecânicas. Cabeça motorizada perto da ferramenta, equipada com vara de detecção. Gestão de ferramenta quebrada e de alarmes de não-rotação do detector. Selecção via interface RUI. EXTRACTORES DE FILTROS DE AR Sistema de exaustão dos fumos produzidos pela máquina, a ser montado tanto na área de trabalho como na área de transporte do chip. EM DISPOSITIVOS DE CONTROLO DE PROCESSOS Dispositivo de medição em processo para uma ou mais dimensões, com retro-acção e correcção dimensional das operações de maquinação efectuadas na estação anterior. Dispositivo instalado num grupo de controlo totalmente CNC Riello.
