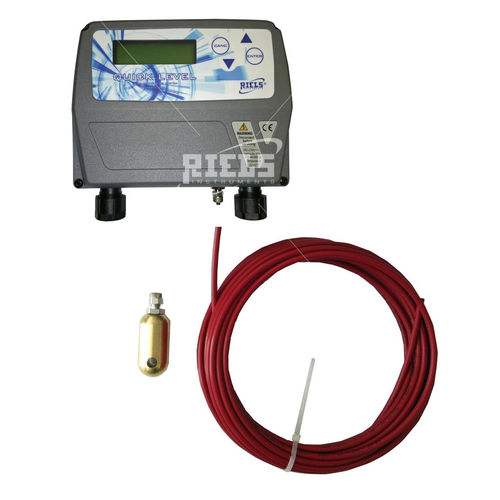

Sensor de nível hidrostático QUICK-STD-42

para óleopara águapara combustível

O medidor de nível QUICK LEVEL é um dispositivo eletrónico para medir e controlar o nível dos reservatórios. Adequado para qualquer fluido NÃO inflamável, NÃO explosivo, NÃO corrosivo, compatível com os materiais da sonda. QUICK LEVEL detecta o nível do reservatório processando uma leitura de pressão, efectuada por meio de uma sonda introduzida no reservatório. Este medidor de nível é um dispositivo totalmente autónomo que necessita apenas da alimentação eléctrica. O sistema é constituído por um tubo para a deteção da pressão estática completo com terminal. O tubo com o terminal é introduzido a partir do teto do reservatório e imerso no líquido até tocar no fundo do reservatório. É também constituído por uma unidade de controlo para visualização do nível e gestão do sistema, alojada numa caixa de plástico, adequada para instalação no exterior, equipada com visor (LCD) e teclado. Princípio de funcionamento Um fluido no interior de um reservatório gera uma pressão no fundo do reservatório que depende do nível do líquido (L) e do peso específico do líquido (D). O QUICK LEVEL lê a pressão gerada pelo líquido através da sonda, mantida no fundo do depósito graças ao lastro. Tendo em conta o valor do peso específico (D), caraterístico do líquido contido na cuba, QUICK LEVEL calcula automaticamente a altura (L) do líquido contido na cuba e indica-a no visor. Através de uma simples atividade de calibração é possível introduzir o valor do peso específico (D) de qualquer fluido. Na unidade de controlo, um pequeno compressor elétrico é ativado automaticamente quando necessário pelo microprocessador da placa eletrónica. Isto, juntamente com a presença de uma válvula de controlo especial, permite sempre
