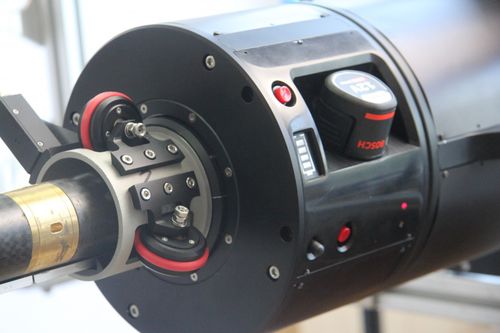

Sistema de medição de diâmetro RF096-440/1440-2000 Series

geométricoópticoa laser

Máquina de inspeção da superfície interior de objectos de grandes dimensões A superfície interior dos objectos de grandes dimensões está sujeita a desgaste durante o funcionamento. Para evitar acidentes, é necessário um controlo periódico do grau de desgaste. Até agora, este tipo de controlo é efectuado com instrumentos de medição manuais, mas estas medições são muito demoradas, não são tecnologicamente avançadas e não fornecem a quantidade necessária de informação fiável. Um sistema laser automatizado foi concebido para obter um modelo 3D completo da superfície interior de grandes objectos e para calcular o desgaste com alta resolução e precisão. gama de medição do diâmetro interior, mm: 440...1440 Erro de medição do diâmetro interior, mm: ±0,5 Resolução de varrimento, pontos/volta: 2008 Erro de deslocação linear, mm: ±0,1 Frequência máxima de amostragem, Hz:9400
