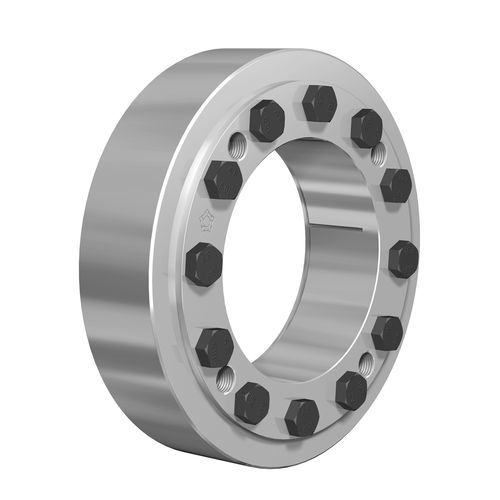

Acoplamento disco de contração RfN 4181

flangeado

Série de contração de duas peças para serviço pesado - com mecanismo de guia adicional para o anel interior. Para a transmissão de binários máximos. Características do produto Os discos de retração são o método moderno para criar um ajuste mecânico por retração. O disco de retração é composto por um ou dois anéis de pressão com furos cónicos e um anel interior cónico correspondente. Ao apertar os parafusos de bloqueio, os anéis de pressão são puxados em conjunto, comprimindo o anel interior e aplicando pressão no exterior do cubo, fixando-o ao eixo. Estando posicionado à volta do cubo, existe apenas uma interface que transmite as cargas, o que dá ao método do disco de retração vantagens distintas, tais como a possibilidade de obter ligações muito concêntricas e bem equilibradas que são adequadas para aplicações de alta velocidade. Os encaixes por contração tradicionais requerem cálculos complicados, tolerâncias de maquinagem apertadas e acabamentos de superfície finos, necessitando também de um esforço considerável na montagem e remoção. A ligação por disco de retração não tem nenhuma destas desvantagens e é melhor do que qualquer um dos outros métodos de ligação habituais no que diz respeito à resistência à fadiga sob tensão de torção alternada. Série de duas peças de encolhimento para serviço pesado - com mecanismo de guia adicional para o anel interior. Para a transmissão de binários máximos. Gama ilimitada de aplicações - as ligações RINGFEDER® Shrink Disc são adequadas para fixar todos os tipos de cubos em veios e eixos. Substituindo os tradicionais encaixes por contração, chaves e conexões poligonais, eixos estriados etc. Assim, rodas dentadas e pinhões, alavancas, elevadores, discos de cames, polias ou discos de travões, rodas de equilíbrio, acoplamentos, mecanismos de engrenagens deslizantes, flanges, rodas de polias e rotores podem ser fixados de forma absolutamente fiável.
