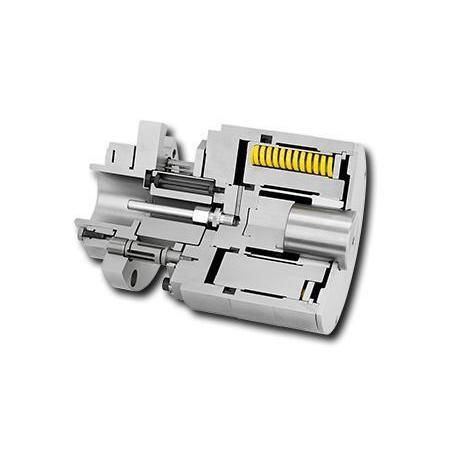

Disco de contração SKDZ

Visão geral
Acoplamento de fixação SKDZ com libertação pneumática ou hidráulica para rolos de impressão em prensas, concebido para montagem segura e libertação rápida dos cilindros de impressão.

Características

• Intervalo de diâmetros de aperto: 40 mm a 70 mm
• Alta precisão de excentricidade
• Alta rigidez torsional
• Alta rigidez axial
• Profundidade de inserção alargada (ajustável)
• Compensação de desalinhamento radial até 0,5 mm
• Compensação de desalinhamento angular

Tamanhos disponíveis / Webshop (seleção)
Produto; Número de artigo; Peso [kg]; Lmin [mm]; Lmax [mm]; Passo Lmin [mm]; dmin [mm]; dmax [mm]; Passo dmin [mm]; Prazo de entrega; Preço/unidade (s/ IVA)
SKDZ 10; 4179-075020-000000; 28,9; Lmin (min. 47); Lmax 62; Lmin_step 1; dmin (min. 40); dmax 60; dmin_step 0,5; Prazo de entrega: 20 dias; Preço: 6.508,00 €
SKDZ 20; 4179-085007-000000; 30,5; Lmin (min. 47); Lmax 62; Lmin_step 1; dmin (min. 60); dmax 70; dmin_step 0,5; Prazo de entrega: 20 dias; Preço: 7.042,00 €

Especificações técnicas

• Fabricante: RINGSPANN
• Designação: série SKDZ
• Aplicação: Fixação de rolos de impressão em prensas
• Intervalo diâmetros de aperto: 40 mm - 70 mm
• Precisão de funcionamento: alta
• Rigidez torsional: alta
• Rigidez axial: alta
• Profundidade de inserção: alargada (ajustável)
• Compensação radial: até 0,5 mm
• Compensação angular: sim
• Prazo de entrega ex works (padrão para pedidos até 2 pcs): 20 dias
• Exemplos de preços webshop (s/ IVA): SKDZ 10 = 6.508,00 € / unidade; SKDZ 20 = 7.042,00 € / unidade
