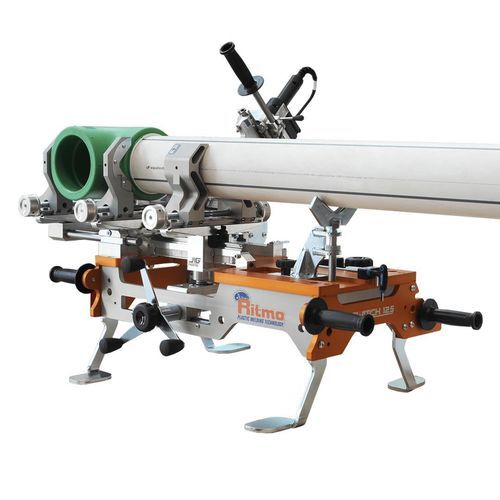

Máquina de soldagem orbital de topo Switch 125

manualde bancadapara tubos

Descrição
O Switch 125 da Ritmo é uma máquina de soldar modular e inovadora com configuração “dois produtos em um” para soldagem de tubos e acessórios termoplásticos de Ø 25 a 125 mm. O sistema é composto por duas unidades complementares para aumentar a flexibilidade em obra e facilitar operações de soldagem verticais e em campo.

Tecnologia
Equipado com um sistema de fricção bloqueável (patente em trámite), o Switch 125 evita o escorregamento por gravidade do carro e a abertura involuntária. Esse mecanismo oferece ao operador sensibilidade precisa no controlo da pressão durante o aquecimento (através de polifusor e casquilhos) e na fase de soldagem subsequente, adequado para soldagens verticais e uso em obra.

Características distintivas
Três garras autocentrantes com botões laterais asseguram a fixação precisa do tubo e do acessório. Inserções redutoras permitem operar em toda a gama Ø 25–125 mm. As garras são removíveis e reversíveis para rápida reconfiguração. O casquilho manual roda rapidamente no seu alojamento para alterar a direção de fusão e poupar tempo.

Sistema completo
O Switch 125 é uma soldadora de bancada com quadro em alumínio anodizado. Possui pés retráteis para trabalho no chão ou em mesa, seletores de profundidade e dispositivo de separação de placa para assegurar soldagens de qualidade, além de alças laterais para posicionamento rápido. Parte da estrutura pode ser destacada para transformar a unidade em JIG Prime (parte destacável ~8,5 kg), proporcionando uma solução compacta e equilibrada para operações em espaços reduzidos ou em vertical.

Setores de aplicação

• Água
• Industrial
• Obras civis

Materiais de aplicação

• PP-R
• PEAD
• PP

Especificações técnicas

• Faixa de trabalho: Ø 25÷125 mm
• Alimentação: 110 V Monofásico 50/60 Hz; 220–230 V Monofásico 50/60 Hz
• Potência absorvida: 1400 W
• Faixa de temperatura ambiente: -5 ÷ +40°C (23 ÷ 104°F)
• Temperatura de trabalho: 180°C ÷ 290°C (356 ÷ 554°F) ± 1%
• Tempo para atingir a temperatura de soldagem: ~ 10 min
• Dimensões (máquina): 900 x 545 x 503 mm (35.43" x 21.46" x 19.8")
• Peso (composição standard): 49,6 kg (109.35 lb)
• Dimensões (caixa de transporte): 1100 x 664 x 824 mm (43.31 x 26.14 x 32.44 in)
• Peso (caixa de transporte): 39 kg (83.8 lb)
