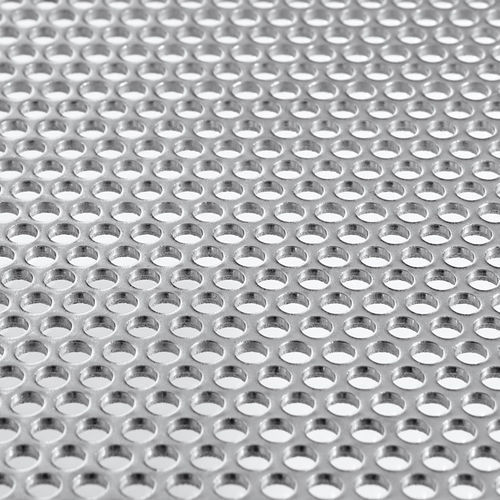

Tela de peneiramento metálica R series

perfuradapara a indústria alimentícia

Visão geral
A perfuração com furos redondos é o padrão mais utilizado em telas para moinhos de martelo. As telas personalizadas com furos redondos proporcionam tamanho de partícula consistente, rendimento estável e longa vida útil para aplicações como ração, reciclagem, alimentos para animais de estimação e aquicultura. A RMIG Solutions fornece uma ampla gama de telas perfuradas para moinhos com diâmetros de furo de 0,50 mm até além de 10 mm e várias opções de espessura e padrão.

Benefícios

• Maior rendimento, menos desperdício: área aberta otimizada e disposição inteligente dos furos aumentam a quantidade de material processado por hora e reduzem o consumo de energia.
• Resultados de moagem consistentes: tolerâncias apertadas e perfuração precisa garantem tamanho de partícula uniforme e menos interrupções de processo.
• Vida útil prolongada: telas com diâmetros de furo iguais ou menores que a espessura da chapa apresentam melhor resistência ao desgaste e exigem menos substituições.
• Troca de tela mais rápida: variantes prontas para montagem minimizam o tempo de inatividade e simplificam a manutenção.

Materiais, espessura e desempenho
A espessura da tela, o diâmetro do furo, o passo e a área aberta total devem ser equilibrados para obter o melhor desempenho de moagem. Telas mais espessas aumentam a durabilidade, mas afetam a passagem do material quando os furos são pequenos. Para condições severas de trabalho, há opções em aços temperados. Furos com arestas afiadas (normalmente no lado traseiro da chapa perfurada) cortam de forma mais eficaz do que bordas arredondadas; a orientação correta reduz entupimentos e aumenta o rendimento. Layout e orientação de furos otimizados podem gerar ganhos de produtividade de até ~25% .

Resumo de benefícios (otimização de processo)

• Área aberta e disposição otimizadas para maior rendimento e menor consumo de energia.
• Tolerâncias de perfuração precisas para tamanho de partícula uniforme e menos interrupções.
• Vida útil mais longa quando o diâmetro do furo for adequado à espessura da chapa.
• Variantes prontas para montagem e opções de projeto para manutenção mais rápida.

Exemplos – tabela de produtos
Pattern | Hole size (R) mm | Hole dia (R) mm | Pitch (T) mm | Open area % | Thickness mm | Variant (special)
AQUA FEED | R0.5T1.09 | 0.50 | 1.09 | 19.0 | 0.50 |
AQUA FEED | R0.5T1.25 | 0.50 | 1.25 | 14.5 | 0.50 |
AQUA FEED | R0.75T1.5 | 0.75 | 1.50 | 22.7 | 0.75 | 1.00 mm thickness
AQUA FEED | RO.8T1.3 | 0.80 | 1.30 | 34.3 | 0.75 | 1.00 mm thickness
AQUA FEED | R0.8T1.5 | 0.80 | 1.50 | 25.8 | 0.75 | 1.00 mm thickness
AQUA FEED | R1T1.75 | 1.00 | 1.75 | 29.6 | 1.00 | 1.25 mm thickness
AQUA FEED | R1T2 | 1.00 | 2.00 | 22.7 | 1.00 | 1.25 / 1.50 mm thickness
AQUA FEED | R1.1T2 | 1.10 | 2.00 | 27.4 | 1.00 | 1.25 / 1.50 mm thickness
AQUA FEED | R1.2T2 | 1.20 | 2.00 | 32.7 | 1.00 |
AQUA FEED | R1.25T2 | 1.25 | 2.00 | 35.4 | 1.00 | 1.25 mm thickness
AQUA FEED | R1.25T2.4 | 1.25 | 2.40 | 24.6 | 1.00 | 1.25 / 1.50 mm thickness
AQUA FEED & PET FOOD | R1.3T2 | 1.30 | 2.00 | 38.3 | 1.00 |
PET FOOD | R1.5T2 | 1.50 | 2.00 | 51.0 | 1.00 |
PET FOOD | R1.5T2.5 | 1.50 | 2.50 | 32.6 | 1.50 |
AQUA FEED & PET FOOD | R1.5T3 | 1.50 | 3.00 | 22.7 | 1.50 | 2.00 mm thickness
PET FOOD | R1.6T2.4 | 1.60 | 2.40 | 40.3 | 1.50 |
PET FOOD | R1.75T3 | 1.75 | 3.00 | 30.9 | 1.50 | 2.00 mm thickness
PET FOOD | R2T3 | 2.00 | 3.00 | 40.3 | 2.00 | 2.50 mm thickness
PET FOOD | R2T3.5 | 2.00 | 3.50 | 29.6 | 2.00 | 2.50 mm thickness
R2.25T3.3 | 2.25 | 3.30 | 42.3 | 2.00 | 2.50 mm thickness
R2.25T4 | 2.25 | 4.00 | 28.7 | 2.00 |
R2.5T3.3 | 2.50 | 3.30 | 52.1 | 2.00 |
R2.5T3.5 | 2.50 | 3.50 | 46.3 | 2.50 |
R2.5T4 | 2.50 | 4.00 | 35.4 | 2.00 |
R2.75T4.5 | 2.75 | 4.50 | 33.9 | 2.00 |
R3T4 | 3.00 | 4.00 | 51.0 | 3.00 |
R3T4.5 | 3.00 | 4.50 | 40.3 | 3.00 |
R3T5 | 3.00 | 5.00 | 32.6 | 3.00 | 4.00 mm thickness
R3T5.6 | 3.00 | 5.60 | 26.0 | 3.00 |
R3.25T5.25 | 3.25 | 5.25 | 34.8 | 3.00 |
R3.5T4.5 | 3.50 | 4.50 | 55.0 | 3.00 |
R3.5T5.5 | 3.50 | 5.50 | 36.7 | 3.00 |
R4T5.25 | 4.00 | 5.25 | 52.7 | 3.00 |
R4T6 | 4.00 | 6.00 | 40.3 | 4.00 |
R5T8 | 5.00 | 8.00 | 35.4 | 5.00 |
R6T12 | 6.00 | 12.00 | 22.7 | 6.00 | incl. Weldox

Características / especificações técnicas

• Intervalo de tamanhos de furo: de 0,50 mm até além de 10 mm (muitas medidas padrão listadas na tabela).
• Padrões de perfuração disponíveis: furos redondos, quadrados, ranhuras, hexagonais e bridge slot.
• Espessuras de chapa comuns nos exemplos: 0,50 mm, 0,75 mm, 1,00 mm, 1,25 mm, 1,50 mm, 2,00 mm, 2,50 mm, 3,00 mm, 4,00 mm, 5,00 mm, 6,00 mm.
• Área aberta: varia conforme o padrão e o passo (valores mostrados na tabela de exemplos).
• Opções de material incluem aços temperados para aplicações pesadas.
• Notas de desempenho: telas mais espessas aumentam a vida útil, mas afetam a passagem de partículas; bordas mais afiadas (lado posterior) melhoram corte e rendimento; layout e orientação ideais podem aumentar a produtividade em até ~25%.
• Variantes prontas para montagem disponíveis para reduzir o tempo de inatividade durante trocas.
