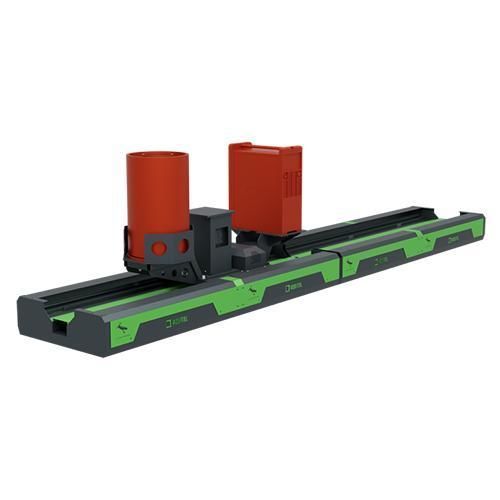

Eixo linear com servomotor HLMS

de alto desempenhode precisãode alta velocidade

Visão geral do produto
Os deslizantes robóticos síncronos de alta precisão da HLMS Series foram projetados para atuar como um 7.º eixo para robôs industriais. Aumentam a acessibilidade e o alcance do robô mantendo alta precisão, velocidade e repetibilidade. A série está disponível em vários tamanhos (Small, Medium, Large, Xlarge) para atender a diferentes cargas úteis e requisitos de aplicação.

Propriedades principais

• Projeto mecânico de alta precisão
• Capacidade de movimento em alta velocidade
• Repetibilidade consistente e movimento controlado

Função principal
Os deslizantes robóticos síncronos de alta precisão são usados para adicionar um 7.º eixo aos robôs, melhorando a acessibilidade e permitindo operações complexas de soldagem ou manuseio com repetibilidade e movimento controlado.

Compatibilidade e personalização

• Compatível com as principais marcas de robôs industriais e controladores.
• Personalizável: comprimentos modulares, opções de cor, marca e integração de acessórios para atender requisitos específicos de automação.

Servomotores recomendados

• ABB
• COMAU
• FANUC
• HYUNDAI
• KAWASAKI
• KUKA
• METALG
• NACHI
• OTC
• PANASONIC
• STAUBLI
• YASKAWA

Especificações técnicas

• Small — Capacidade: 500 kg; Comprimento de um módulo: 3000 mm; Velocidade máx.: 0,9 m/s; Repetibilidade: ±0,005 mm; Comprimento Tech Pack: 600 mm; Torque: 250 Nm
• Medium — Capacidade: 1000 kg; Comprimento de um módulo: 3000 mm; Velocidade máx.: 0,6 m/s; Repetibilidade: ±0,005 mm; Comprimento Tech Pack: 850 mm; Torque: 500 Nm
• Large — Capacidade: 3000 kg; Comprimento de um módulo: 3000 mm; Velocidade máx.: 0,6 m/s; Repetibilidade: ±0,005 mm; Comprimento Tech Pack: 1100 mm; Torque: 1500 Nm
• Xlarge — Capacidade: 7000 kg; Comprimento de um módulo: 3000 mm; Velocidade máx.: 0,3 m/s; Repetibilidade: ±0,005 mm; Comprimento Tech Pack: 1500 mm; Torque: 3000 Nm
• Opções de máquina de solda: WM
• Opções de tambor para fio de solda: WWD
• Código do grupo de acionamento: OPTIONS (várias configurações de acionamento disponíveis)
• Curso do eixo linear: D-(Comprimento Tech Pack) (o curso depende do comprimento do Tech Pack fornecido)

Informações adicionais
As opções e acessórios disponíveis incluem várias integrações de acionamento e máquinas de solda, bem como configurações de tambor para fio de solda. Os produtos são oferecidos em comprimentos modulares com opções Tech Pack para corresponder aos requisitos de curso da aplicação.

Características / especificações técnicas

• Série: HLMS series
• Tamanhos disponíveis: Small, Medium, Large, Xlarge
• Marcas de servomotores recomendadas: ABB, COMAU, FANUC, HYUNDAI, KAWASAKI, KUKA, METALG, NACHI, OTC, PANASONIC, STAUBLI, YASKAWA
