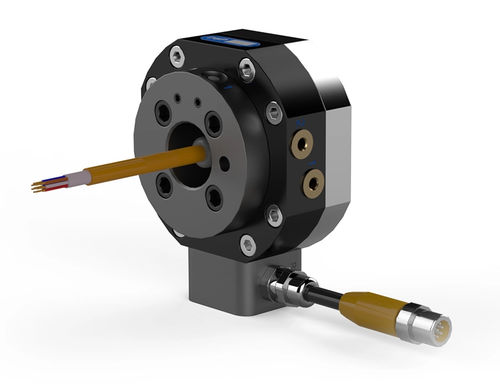

Junta rotativa para ar S20-2E

2 passagenspara robô

Para carga útil do robot de 20 kg Permite a rotação contínua do eixo 6 Maior mobilidade Reduz a interferência do conjunto de mangueiras Maximiza a vida útil do conjunto de mangueiras Com o giro RSP S20, o eixo 6 pode girar livremente. O desgaste do conjunto de mangueiras diminui, enquanto o tempo de atividade e a produtividade aumentam. Se as articulações forem utilizadas com os nossos conjuntos de mangueiras, os eixos 4 e 5 também podem rodar livremente. A gama completa de trabalho do robot pode ser utilizada. A RSP desenvolveu a sua própria solução patenteada de anel deslizante para maximizar a fiabilidade. Interface mecânica - ISO 9409-1-40-4-M6 Carga útil do robô - 20 kg | 45 lb Fz - ± 200 N | ± 45 lb Mz - ± 100 Nm | ± 900 lbf-in Mx/My - ± 100 Nm | ± 900 lbf-in Peso - 0.65 kg | 1,43 lb Altura - 1,5 m 48.5 mm | 1,91 in Centro de gravidade (Z) - + 22 mm Ligação de ar, entrada - M5 (2x) Ligação de ar, saída - M5 (2x) Caudal de ar por canal - 150 l/min | 5,30 CFM Qualidade do ar - Ar filtrado sem óleo e sem água, com um teor máximo de partículas de 25µm Classe IP - IP 54 Total de sinais - 8 Sinais disponíveis para a ferramenta - 8 Corrente nominal - 0.5 A Tensão nominal - 30 V Ligação do lado do robot - M12-A codificado, 8 pinos Ligação do lado da ferramenta - 0.cabo de 5m (0,25mm2), extremidade aberta Temperatura de funcionamento - +10°C - +50°C | 50 °F - 120 °F
