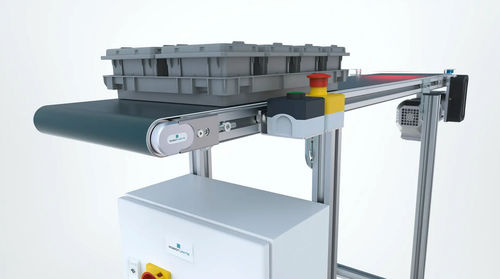

Sistema transportador de máquina automática

para aplicações industriaispara robôpara painel de controle

Visão geral
Sistemas de transporte chave na mão compostos por transportadores de correia, correia dentada e correias modulares, fornecidos com sistema de controlo e quadro elétrico ajustados para utilização imediata plug-and-play. Projetados para manuseio de peças e contentores, integração com estações Cobot e células de automação; configuráveis para start/stop, indexação e acumulação.

Tipos de transportadores

• Transportadores de correia — dimensões, tipos de correia e configurações de acionamento personalizáveis (acionamento frontal com correia, acionamento frontal direto, acionamento central).
• Transportadores modulares — layouts flexíveis: secções rectas, curvas e inclinações; adequados para cargas pesadas e acumulação.
• Transportadores de correia dentada — posicionamento preciso e elevada repetibilidade para tarefas de indexação e posicionamento.

Controlo e modos de funcionamento

• Fornecimento plug-and-play: transportadores entregues com quadro elétrico configurado e lógica de controlo para rápida instalação e comissionamento.
• Operação start/stop: controlo via seletor, botão de arranque manual, sensor de arranque (barreira fotoelétrica) ou sinal externo do cliente.
• Operação de indexação: indexação e posicionamento controlados para processos posteriores.
• Variações de lógica stop/start: sensor de paragem (barreira final interrompida), sensor de arranque (barreira final livre), arranque temporizado (controlo do tempo de funcionamento) e arranque/paragem comandado por sinal do cliente.
• Integração opcional de paragem de emergência e interfaces de segurança.

Exemplo de aplicação

• Uso típico: colocação manual de pequenas peças ou contentores num transportador modular detetado por um sensor de arranque; transferência para uma estação Cobot ou de processamento. O módulo lógico do quadro gere os ciclos, a indexação e as interfaces externas (sinais robot/Cobot, I/O do cliente).

Componentes e opções

• Quadro de controlo com módulo lógico (incluído na entrega chave na mão).
• Opções de acionamento: acionamento por correia na cabeça, acionamento direto na cabeça, acionamento central e configurações personalizadas.
• Opções de sensores: sensores fotoelétricos/barreiras, sensores de proximidade, botões de arranque/paragem, seletores e interfaces de sinal do cliente.
• Opções mecânicas: secções rectas, curvas e inclinadas; unidades de transferência a 90°, desviadores, suportes e subestruturas.
• Acessórios: controladores de velocidade, fontes 24 V, encoders, hubs de ligação e acessórios de tecnologia de transportadores.

Especificações técnicas

• Escopo de fornecimento: hardware do transportador conforme especificação, sistema de controlo correspondente e quadro elétrico para operação plug-and-play.
• Modos de operação: contínuo, start/stop, corrida temporizada, indexação (posicionamento) e acumulação.
• Sensores suportados: barreiras fotoelétricas, sensores de proximidade, botões manuais de arranque, seletores e sinais externos do cliente.
• Modularidade mecânica: combinações de secções rectas, curvas e inclinadas; correias modulares para cargas pesadas e acumulação.
• Configurações de acionamento: múltiplas posições de acionamento e opções de correia dentada para indexação precisa.
• Integração: concebido para interligar com estações Cobot e outros módulos de automação para pick-and-place e fluxos de processo.
• Conformidade: componentes fornecidos com marcações de conformidade aplicáveis (ex. CE quando aplicável).
