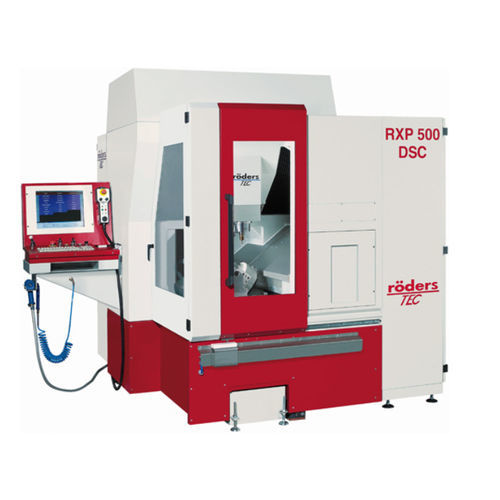

Centro de usinagem CNC de 5 eixos RXP500DSCverticalHSK-E4021 ferramentas
Guardar nos favoritos
Comparar
Características
- Número de eixos
- de 5 eixos
- Orientação do eixo-árvore
- vertical
- Cone
- HSK-E40
- Número de ferramentas
- 21 ferramentas, 35 ferramentas
- Outras características
- de alta precisão
- Curso X
450 mm
(18 in)- Curso Y
455 mm
(18 in)- Curso Z
240 mm
(9 in)- Velocidade de rotação
42.000 rpm
(263.894 rad.min-1)- Potência
14 kW
(19,03 hp)- Velocidade de avanço no eixo X
MÍN: 0 mm/min
(0 in/s)MÁX: 42.000 mm/min
(28 in/s)- Velocidade de avanço no eixo Y
MÍN: 0 mm/min
(0 in/s)MÁX: 42.000 mm/min
(28 in/s)- Velocidade de avanço no eixo Z
MÍN: 0 mm/min
(0 in/s)MÁX: 42.000 mm/min
(28 in/s)- Capacidade máx. da mesa
30 kg
(66 lb)- Peso total
6,5 t
(7,17 us ton)- Comprimento total
2.350 mm
(92,5 in)- Largura total
2.710 mm
(106,7 in)- Altura total
2.350 mm
(92,5 in)
Descrição
Geometria optimizada para um melhor acesso à maquinagem em operações com grandes gamas giratórias
A inércia foi ainda mais reduzida em comparação com o RXP500DS, pelo que não há quebra no eixo C
Peça no centro do eixo giratório
→ apenas pequenos movimentos de compensação pelos eixos lineares
Compensação geométrica especial Röders
Muito eficiente devido à alta rigidez e à disposição óptima da inércia da massa
Apoio bilateral do eixo C para alta estabilidade e precisão
Codificadores ópticos de alta resolução em todos os eixos
Potentes accionamentos directos sem desgaste em todos os eixos
Compensação geométrica especial Röders de 5 eixos para alta precisão, também em operações de maquinação de longa duração
Controlo preciso da temperatura dos elementos da máquina
Para o desacoplamento dinâmico, a direcção de rotação está em ângulo recto com o eixo X
Janelas muito próximas da área de maquinação, visíveis de dois lados
Os mandris para diferentes sistemas de paletes podem ser integrados na mesa C
---
Catálogos
Floorplan RXP 500 DSC
1 Páginas
