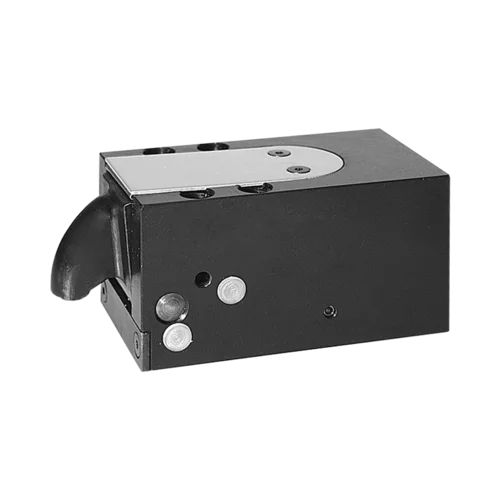

Dispositivo de aperto hidráulico B1.8231 series

para peças a usinarpara usinagemde dupla ação

com controlo de posição opcional, duplo efeito, pressão de serviço máx. 500 bar O grampo plano é um elemento de fixação hidráulico de duplo efeito, em que o pistão actua através de uma biela sobre uma alavanca de fixação. Na posição de não fixação, a alavanca de fixação está completamente retraída e as peças de trabalho podem ser facilmente inseridas por cima. Um recesso de aperto que é maior do que a alavanca de aperto é suficiente como ponto de aperto. O elemento compensa as forças transversais no ponto de aperto. As forças de aperto são introduzidas verticalmente na base, na altura de aperto "h3", não introduzindo, assim, quaisquer momentos de rotação adicionais.
