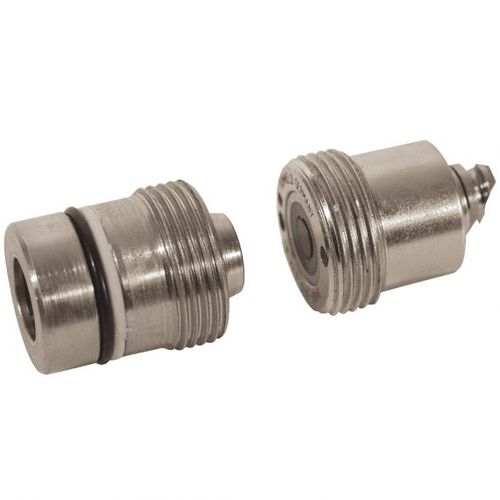

Conexão hidráulica F9.428

com roscapara transferência

tipo corpo roscado, pressão máxima de funcionamento 500 bar transferir óleo hidráulico ou ar comprimido da mesa da máquina para o dispositivo de fixação hidráulica 4 diâmetros nominais diferentes para uma adaptação óptima ao caudal podem ser combinadas com corpos do mesmo tamanho nominal disco de vedação axial facilmente renovável bucha adicional simplifica a fabricação do furo de localização para o mecanismo de acoplamento tolerâncias de posicionamento relativamente grandes Nos centros de máquinas com sistemas de troca de paletes, os elementos de acoplamento transferem óleo hidráulico ou ar comprimido da mesa da máquina para a fixação hidráulica de fixação. O mecanismo de acoplamento e o bocal de acoplamento são fornecidos com vedantes axiais (ver situação do acoplamento) e têm um curso de acoplamento muito curto. A face frontal lisa do mecanismo de acoplamento é fácil de limpar em caso de formação de limalhas. O disco de vedação rebaixado pode ser facilmente substituído com a ferramenta de montagem se estiver danificado. O tipo incorporado é fixado com uma placa intermédia e é particularmente adequado para acoplamentos múltiplos.
