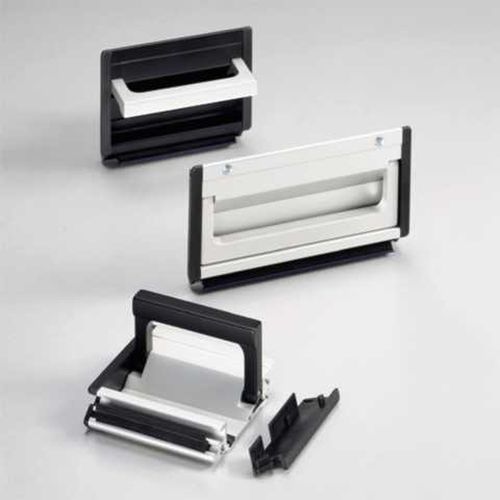

Puxador rebatível PK-Serie

de transporteem poliamidacom perfil

Uma pega de concha basculante de elevada qualidade, a qual, para além das medidas padrão, pode ser fornecido em qualquer comprimento. Material: Concha e pega basculante em perfil de alumínio AlMgSi 0,5. tampas laterais em poliamida PA6, fosco liso, preto. Características construtivas: Montagem fácil sem parafusos em chapas com espessura de 1 – 2,5 mm através de 2 perfis de plástico mole; possibilidade de fixação alternativa através de 2 parafusos de embutir pelo lado de fora. 2 ranhuras em cruz para parafusos M4 permitem a ligação à massa; também adequadas para montagem de componentes (para porcas rectangulares conforme DIN 562). Tratamento de superfície: Concha e pega basculante tratadas com jacto de vidro, satinadas e anodizadas em diferentes combinações de cor. Tipo A: Fixação através do perfil de borracha superior embutido na parte traseira. Tipo B: Fixação pelo exterior com 2 parafusos de embutir zincadas, M4x8, DIN 966. Montagem: Depois de colocar o perfil de borracha inferior, as duas tampas laterais serão empurradas contra a concha da pega. Agora, a pega é encaixada num ângulo de apox. 45° no bordo inferior da abertura de montagem e, de seguida, encostada contra a parede da caixa. Conforme o modelo desejado, o segundo perfil de borracha é inserido na ranhura superior (veja a figura), ou fixado com 2 parafusos de embutir. Capacidade de carga: mín. 500 N.
