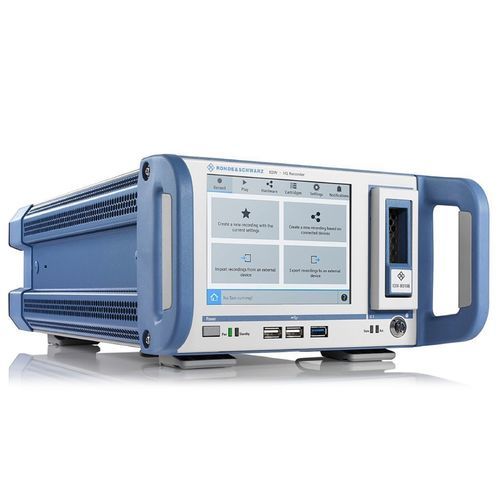

Registrador digital R&S®IQW

universalpara PCpara laboratório

Visão geral
O gravador de dados I/Q de banda larga R&S®IQW regista, armazena e reproduz fluxos I/Q em tempo real para testes laboratoriais reproduzíveis com cenários RF ao vivo. A gravação de sinais reais permite controlo e redução de custos face a testes em campo.

Factos chave

• Exportação parcial de dados I/Q gravados
• Reprodução contínua de dados I/Q gravados
• Pós-processamento com R&S®VSE Vector Signal Explorer

Características e benefícios

• Gravação de banda larga — Largura de banda de gravação e reprodução até 1000 MHz (dependendo da configuração)
• Processamento de dados de alta precisão — Tamanho de palavra I/Q de 12 ou 16 bits dependendo da largura de banda; taxa de amostragem até 1200 Msample/s (complexo)
• Armazenamento de grande capacidade — Packs SSD de nível servidor: 3,2 Tbyte, 6,4 Tbyte e 15 Tbyte (R&S®IQW-BD115). Com 15 Tbyte aprox. 65 min de gravação a 1000 MHz (mais tempo a largura reduzida)
• Conetividade flexível — Interface I/Q digital HS (full duplex, QSFP+, 40 Gbit/s), USB 3.0/2.0, LAN (Ethernet 10/100/1000 Mbit/s), porta para antena GPS, portas BNC
• Operação guiada — Assistente de gravação/reprodução e GUI tátil para configuração rápida

Modelos disponíveis

• R&S®IQW100 — até 100 MHz (expansível para 200 MHz)
• R&S®IQW — até 512 MHz
• R&S®IQW1000 — até 1000 MHz

Opções & acessórios

• Packs de memória: 3,2 Tbyte (R&S®IQW-BC103), 6,4 Tbyte (R&S®IQW-BD106), 15 Tbyte (R&S®IQW-BD115)
• Placa de interface R&S®IQW-B40G (2×10 Gbit/s e 40 Gbit/s)
• Opções de importação/exportação e GPS: R&S®IQW-K110, R&S®IQW-K112, R&S®IQW-K200
• Acessórios: cabo R&S®DIGIQ-HS (3 m), adaptador de rack 19" R&S®IQW-Z19

Conetividade & equipamentos compatíveis

• Fontes I/Q para gravação: R&S®FSW, R&S®FSWT
• Dispositivos de reprodução: R&S®SMW200A, R&S®SMM100A, R&S®SMBV100B, R&S®SGT100A
• Controlo remoto via LAN; transferência I/Q de alta velocidade via QSFP+

Especificações técnicas

• Largura de banda RF (com R&S®FSW e/ou R&S®SMW200A): até 1000 MHz
• Tamanho de palavra I/Q: 12 ou 16 bits (consoante a largura de banda)
• Taxa de amostragem (R&S®IQW): 1200 Msample/s (factor de sobremostragem 1,25/Hz), complexo
• Interface HS Digital I/Q: full duplex, QSFP+, 40 Gbit/s
• Ecrã: 5,7" TFT a cores com touchscreen, 640 × 480 pixels
• USB: 4 × USB 2.0, 3 × USB 3.0
• LAN (controlo remoto): Ethernet 10/100/1000 Mbit/s
• Alimentação: AC 100 V a 240 V (±10 %), ≤ 150 VA
• Dimensões (L × A × P): 249 mm × 150 mm × 451 mm
• Montagem em rack: ½ 19", 3 HU
• Peso: 6,3 kg
• Temperaturas de operação: 0 °C a +40 °C; armazenamento −20 °C a +70 °C
