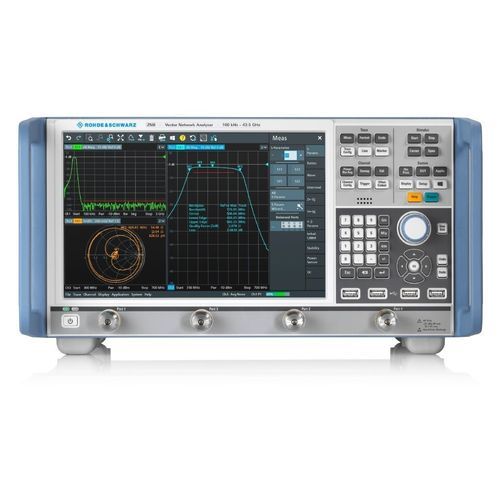

Analisador de sinal R&S®ZNB

de rede vetorialde harmônicosde intermodulação

Com gamas de frequência de 9 kHz a 4,5/8,5 GHz e 100 kHz a 20/26,5/40/43,5 GHz, os analisadores de rede foram concebidos para rádio móvel, produtos electrónicos, bem como aplicações aeroespaciais e de defesa, podendo também ser utilizados em projectos de placas de circuito impresso de alta velocidade. O R&S®ZNB é ideal para o desenvolvimento, produção e manutenção de componentes de RF, tais como amplificadores, misturadores, filtros e cabos. Factos importantes Faixa de frequência de 9 kHz a 43,5 GHz Duas ou quatro portas Ampla faixa dinâmica de até 140 dB Tempos de varrimento curtos de 4 ms para 401 pontos Ampla faixa de varredura de potência de 98 dB Desempenho de RF Concebido para cumprir os mais elevados padrões Os receptores R&S®ZNB combinam a capacidade de manuseamento de alta potência com alta sensibilidade e baixo ruído de traço. A unidade base do R&S®ZNB tem tipicamente uma faixa dinâmica de 140 dB. A opção R&S®ZNB8-B5x amplia a faixa dinâmica para até 150 dB para medições entre portas. O analisador mede parâmetros S com desvios de magnitude e fase muito baixos, tipicamente inferiores a 0,01 dB/°C e 0,15°C. Um R&S®ZNB calibrado permite medições precisas durante vários dias sem recalibração.
