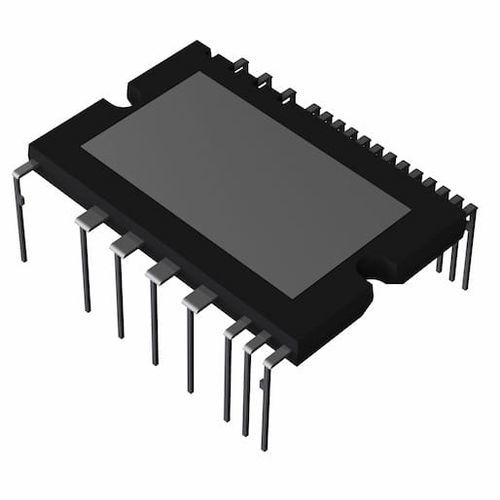

Módulo de potência inteligente de IGBT BM63573S-VA

O BM63573S-VA/-VC é um módulo de alimentação inteligente composto por controladores de porta, díodos de arranque, IGBTs e díodos de volante. inversor trifásico DC/AC Emissor aberto de IGBT do lado inferior Díodo de arranque incorporado Condutor de porta IGBT de lado alto (HVIC): Processo SOI (Silicon On Insulator), circuito de acionamento, mudança de nível de alta tensão, limite de corrente para o díodo de bootstrap, controlo de alimentação bloqueado por subtensão (UVLO) Condutor de porta IGBT de lado baixo (LVIC): Circuito de acionamento, proteção contra corrente de curto-circuito (SCP), bloqueio de subtensão da alimentação de controlo (UVLO), saída de temperatura por sinal analógico (VOT) Sinal de falha (LVIC) correspondente a SCP (IGBT do lado baixo), falha UVLO Interface de entrada 3.3V, linha 5V Reconhecido pela UL: UL1557 Ficheiro E468261
