Conector RF

PCBBNCTNC

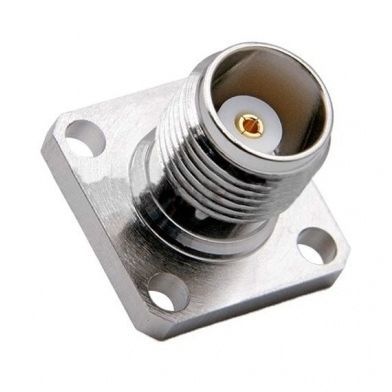

- Pode terminar em coaxial, PCB (placa de circuito impresso) ou terminal; - Pode ser do género masculino ou feminino em roscas de polaridade standard ou de polaridade inversa, com impedância de 50ohm; - O corpo pode ser reto ou em ângulo reto; - O método de montagem pode ser de pressão, anteparo, painel de 4 orifícios ou sem montagem; - Os métodos de fixação incluem braçadeira/solda, crimpagem/solda, solda ou solda/solda; - O corpo é de latão ou de aço inoxidável. A série de conectores TNC é uma série miniatura, roscada e resistente às intempéries, com uma impedância constante de 50 ohm e uma gama de frequências de DC a 11 GHz. A série TNC partilha o seu design de contacto com a série BNC, utilizando uma porca de acoplamento roscada para um acoplamento seguro e um desempenho de frequência mais elevado do que o BNC; este conetor de terminal fêmea TNC com flange de 4 orifícios tem um tipo de interface de terminal de pino e uma impedância de 50 ohm, o método de fixação utiliza solda de blindagem/contacto, o seu corpo reto é de latão com revestimento de níquel.
