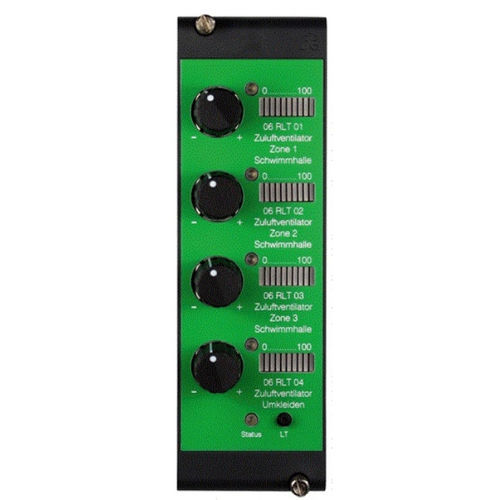

Módulo de controle RS485 RBT40

Informações sobre o produto
O módulo analógico robutec RBT40 permite a sobreposição manual e o comando de quatro saídas analógicas localizadas numa DDC ou em dispositivos de campo conectados. Inclui quatro codificadores rotativos com botões integrados; a cada codificador corresponde um display de barra LED de 10 segmentos e um LED de estado individual. Os displays de barra permitem escurecer o último segmento aceso para apresentar valores intermédios. Os valores analógicos são lidos via Modbus e disponibilizados à DDC para controlar pontos analógicos como válvulas ou pás de ventilação. Os LEDs de estado são comandados por comandos Modbus, enquanto os displays apresentam os valores ajustados pelos codificadores. O brilho das barras pode ser ajustado para todo o módulo através de um registo de configuração. O teste das lâmpadas pode ser acionado localmente (botão) ou via Modbus. Existem registos para leitura de pressões de botões e valores analógicos alterados; a leitura repõe os bits correspondentes a zero. Para a configuração do sistema (endereçamento, número máximo de módulos por master Modbus, montagem, ligação ao bus, etc.) consulte o capítulo de configuração.

Funções / características

• Sobreposição manual e comando de 4 saídas analógicas
• 4 codificadores rotativos com botão integrado
• Por codificador: display de barra LED de 10 segmentos + LED de estado separado
• Escurecimento do último segmento para maior resolução visual (valores intermédios)
• Comunicação e leitura de valores analógicos via Modbus
• LEDs de estado controláveis por comandos Modbus
• Brilho das barras ajustável via registo de configuração
• Teste de lâmpadas acionável localmente (botão) ou via Modbus
• Registos para consultar pressões e valores analógicos alterados; a leitura repõe os bits

Especificações técnicas

• Fabricante: romutec Steuer- und Regelsysteme GmbH
• Modelo: RBT40
• Número de produto / SKU: 00003003
• Peso: 0,097 kg
• Alimentação: 24 V DC (±10%)
• Consumo: máx. 150 mA (todos os displays a pleno alcance)
• Interface de bus: RS485
• Protocolo: Modbus RTU (8 N 1)
• Bauds suportados: 9.600 / 19.200 / 38.400 / 57.600
• Saídas analógicas (em DDC / dispositivo de campo): 4 (controláveis manualmente pelos codificadores)
• Comandos: 4x codificador rotativo com botão integrado
• Displays: 4x display de barra LED 10 segmentos + 4x LED individuais; último segmento dimmable
• Ciclos de escrita EEPROM: até 100.000
• Temperatura de operação: 0…50 °C
• Temperatura de armazenamento/transporte: 0…70 °C
• Humidade relativa: 10…90% (sem condensação)
• Grau de proteção: IP20

Integração / Instalação
Ligue o módulo à placa de ligação central através do cabo plano. Cabeie o RS485 conforme a documentação do sistema e configure o endereçamento Modbus conforme indicado no capítulo de configuração. Observe o número máximo de módulos por master Modbus e siga as instruções de montagem e ligação ao bus para garantir operação fiável.
