Módulo E/S digital romod 4DIO-R eco

RS-485ModBUS RTUde 4 S

Product information

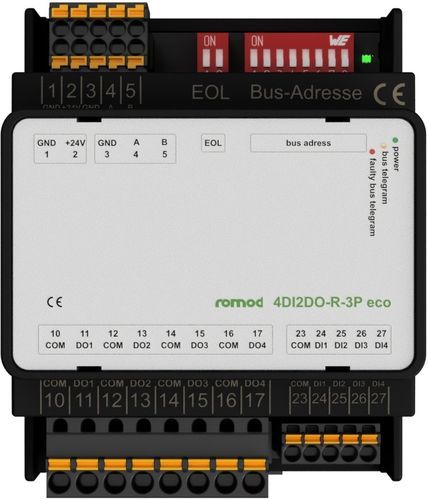

O romod 4DI2DO-R-3P eco é um módulo para carril DIN que fornece dois grupos de saídas de relé de 3 pontos para controlar dois atuadores OPEN-STOP-CLOSE (por ex. estores) ou equipamentos semelhantes. Quatro entradas digitais aceitam sinais de estado ou de comando para operação, falhas ou feedback de posição.

Digital Outputs

• As saídas de relé fornecem o contacto normalmente aberto (NO) de cada relé.
• Os sinais a comutar devem ter a mesma fase.
• Por cada canal podem ser parametrizados os tempos de abertura e fecho, bem como tempos de sobre-/sub-acionamento (ativação mais longa do que a necessária para o percurso completo).
• Os tempos de operação configurados entram em vigor apenas quando as saídas são ativadas por comandos via bus.

Digital Inputs

• As entradas digitais são comandadas com 24 V por contactos livres de potencial externos; o potencial de referência é definido através dos bornes COM e pode ser 0 V ou 24 V.
• Com referência a 24 V, as entradas podem ser acionadas por sinais a 0 V.
• As quatro entradas podem ser configuradas como finais de curso: ao atingir uma posição final, o atuador desliga e o módulo corrige a posição calculada para 0 % (fechado) ou 100 % (aberto).
• Se, em modo automático, não for alcançada uma posição final dentro dos tempos configurados, o atuador desliga por motivos de segurança; isto não se aplica em modo de sobreposição manual.
• As entradas também podem ser configuradas para controlar as saídas através de interruptores externos com sinal contínuo (sem pulsos); neste modo, os tempos configurados não são considerados.
• Para controlo AC das entradas, a deteção de arestas deve ser retardada via registos de configuração — definir pelo menos 40 ms a 50 Hz para evitar deteções falsas.

Dados técnicos

• Alimentação: 24 V AC/DC, ligação através de bornes
• Consumo: tip. 68 mA (DC), 152 mA (AC) com todos os relés ativados
• Perda de potência: máx. 1,7 W (DC), 3,7 W (AC) com todos os relés ativados
• Especificação das saídas: saídas de relé (NO), máx. 250 VAC
• Resistência de contacto inicial (carga resistiva): 100 mΩ (a 1 A / 24 VDC)
• Carga nominal: 3 A a 250 VAC / 30 VDC
• Tensão máxima de comutação: 277 VAC, 30 VDC
• Capacidade máxima de comutação: 830 VA (AC), 90 W (DC)
• Durabilidade: 100.000 operações (carga nominal)
• As cargas indutivas devem ser evitadas ou suprimidas na origem

Bus interface

• Interface: RS485
• Baud rates suportados (autobaud): 9.600; 19.200; 38.400; 57.600 Baud
• Tempo de ciclo do bus dependendo do baud e do número de pontos de dados endereçados
• Configurações guardadas na EEPROM interna, até 100.000 ciclos de escrita
• Protocolo: Modbus RTU (RS485), parâmetros seriais 8-N-1

Condições ambientais

• Temperatura de funcionamento: 0…50 °C
• Transporte e armazenamento: 0…70 °C
• Humidade relativa: 10…90 % sem condensação
• Grau de proteção: IP20
