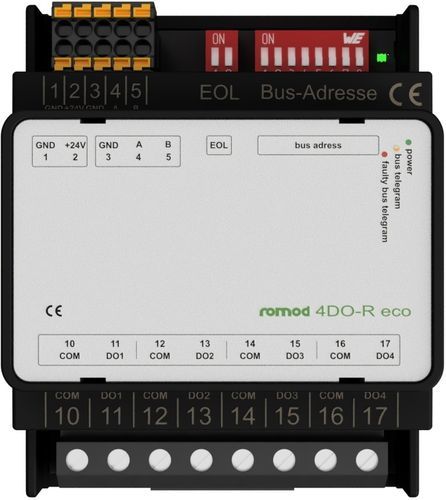

Módulo de saída digital romod 4DO-R eco

ModBUS RTURS485de 4 S

Visão geral do produto
O módulo de saídas digitais romod 4DO-R eco controla quatro circuitos de iluminação ou outros atuadores digitais através de saídas de relé bistáveis. Cada relé fornece um contacto normalmente aberto acessível nos terminais. As saídas podem ser configuradas para um estado seguro definido após perda de telegramas Modbus válidos com um tempo de timeout comum. Um tempo mínimo configurável entre comutações reduz perturbações do sistema. O módulo liga-se ao bus via RS485 e comunica em Modbus RTU.

Dados técnicos

• Modelo: romod 4DO-R eco
• Saídas: 4 saídas de relé (normalmente abertas, bistáveis)
• Carga nominal: 16 A a 250 VAC por saída
• Tensão máxima de comutação: 277 VAC
• Capacidade máxima de comutação: 4432 VA (AC)
• Resistência de contacto inicial: aprox. 100 mOhm (1 A / 6 VDC)
• Corrente mínima de comutação: 100 mA (>=5 VDC)
• Durabilidade: aprox. 25 700 operações (carga nominal)
• Interface de bus: RS485, Modbus RTU (8-N-1)
• Baud rates suportados: Autobauding, 9 600 / 19 200 / 38 400 / 57 600 Baud
• Alimentação: 24 V AC/DC
• Consumo típico: 14 mA (DC), 40 mA (AC)
• Dispersão de potência máx.: 0,4 W (DC), 1,0 W (AC)
• Tempo de atraso entre operações de comutação: configurável
• Armazenamento de configuração: EEPROM interna (aprox. 100 000 ciclos de escrita)
• Temperatura de operação: 0...50 °C
• Temperatura de armazenagem/transporte: 0...70 °C
• Humidade relativa: 10...90 % (sem condensação)
• Índice de protecção: IP20
• Peso: 0,153 kg
• Número de produto / SKU: 00002980

Instalação e configuração
A alimentação e os sinais são ligados através de bornes de parafuso. Endereçamento, taxa de transmissão e parâmetros Modbus (8-N-1) são configurados por módulo e armazenados na EEPROM interna. Consulte o manual para endereçamento, topologia máxima do bus e definições de estado seguro.

Meio ambiente & conformidade
Temperatura de operação 0…50 °C, armazenagem/transporte 0…70 °C, humidade relativa 10–90 % sem condensação. Índice de protecção IP20. Evitar cargas indutivas não suprimidas; suprimir na fonte quando necessário para evitar desgaste de contactos e interferências.

Informações de encomenda
Referência: romod 4DO-R eco — SKU 00002980 — versão sem LVB, com LED de status.
