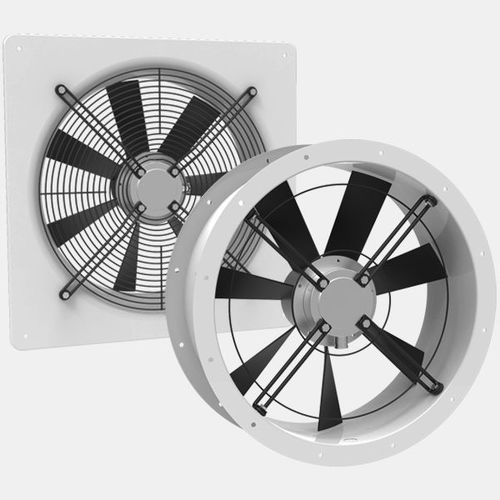

Ventilador de parede ER/DR

axialde circulação de arem aço galvanizado

- motor assíncrono de rotor externo - pequena profundidade - utilizável universalmente em todas as posições de instalação - velocidade variável através de autotransformadores Carcaça As carcaças dos ventiladores axiais de alto rendimento são fabricadas em chapa de aço galvanizado e recebem um revestimento de plástico em pó aplicado electrostaticamente. modelo EQ/DQ: com placa de parede quadrada modelo ER/DR: manga de tubo com flange standard de dupla face para instalação em tubo Hélices Os ventiladores axiais de alto desempenho têm pás de forma aerodinâmica: tamanho de 200 a 300 em chapa de aço pintada e galvanizada tamanho de 315 a 630-6 de plástico tamanho de 630-4 a 1000 em alumínio fundido sob pressão Os impulsores ou as pás são montados directamente no rotor dos motores de rotor externo e são equilibrados dinamicamente em dois níveis com o rotor, de acordo com o nível de qualidade G 2,5 / G 6,3, segundo a norma DIN ISO 21940-11. Motores tamanho de 200 a 300 classe de protecção do motor IP44 tamanho de 315 a 1000 classe de protecção do motor IP54 Os motores de rotor externo são utilizados com protecção contra a humidade, com rolamentos de esferas incorporados e são concebidos com protecção contra sobrecarga térmica. O accionamento por um motor de rotor externo permite um design compacto, atraente e economizador de espaço. O motor encontra-se no interior do impulsor e é assim arrefecido de forma óptima. Por este motivo, é possível garantir um controlo de velocidade 100% variável. Apenas são utilizados rolamentos de esferas bem dimensionados, montados em ambos os lados e com um lubrificante de longa duração. Ambos os assentos dos rolamentos de esferas são retificados com alta precisão numa única etapa de trabalho para eliminar qualquer vibração. Os motores de rotor externo também se caracterizam por uma corrente de arranque extremamente baixa.
