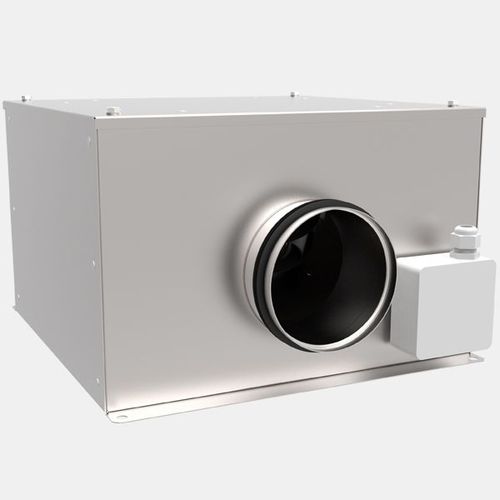

Ventilador centrífugo Z...R

dutadode circulação de arem material plástico

- invólucro isolado - elevado desempenho em termos de volume e pressão - pode ser utilizado em todas as posições de montagem - fácil limpeza e manutenção - a velocidade é 100% infinitamente variável através de autotransformadores ou controlo electrónico - ruído muito baixo Caixa A caixa é feita de chapa de aço galvanizado. As placas de fibra mineral de 40 mm de espessura inseridas na Série REVOLUTION actuam como isolamento acústico. A tampa pode ser simplesmente aparafusada, tornando a área do ventilador facilmente acessível para limpeza e manutenção. O motor pode ser desmontado com o impulsor e a caixa em espiral. Hélices Os motores de rotor externo são utilizados na classe de protecção IP44/54 com protecção contra a humidade, montados em rolamentos de esferas e com contactos térmicos incorporados para protecção do motor. Na versão REVOLUTION, o rotor é curvado para trás. Os impulsores são montados directamente nos rotores dos motores de rotor externo e são equilibrados dinamicamente em dois níveis com o rotor, de acordo com o nível de qualidade G 2,5 / G 6,3, segundo a norma DIN ISO 21940-11. Ligação eléctrica A ligação eléctrica é feita através de uma caixa de terminais com classe de protecção IP44. Montagem Podem ser utilizados tubos rígidos dobrados com costura em espiral (Spiro), tubos flexíveis de alumínio ou de plástico com diâmetro normalizado. As Zeroboxes podem ser utilizadas em todas as posições de montagem. Em caso de utilização em vários andares de um edifício, devem ser respeitadas as normas locais de protecção contra incêndios.
