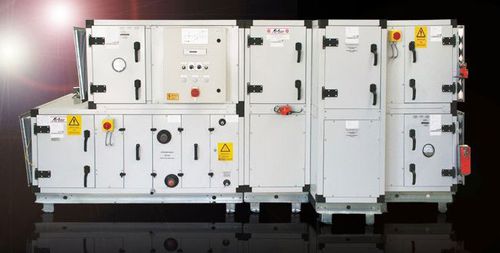

Unidade de tratamento de ar para grandes volumes de ar Airbox S60

As unidades S60 têm uma estrutura feita de perfis de aço galvanizado laminados e conectores de canto feitos de alumínio fundido ou de plástico reforçado com fibra de vidro. Os conectores de canto em alumínio fundido podem ser fornecidos com ou sem rosca M20, para fixar, por exemplo, olhais de grua. Os perfis da estrutura e os conectores de alumínio fundido sob pressão são vedados entre si por juntas de EPDM. Os painéis da caixa são de construção dupla com uma espessura de parede de 60 mm. Na versão básica, é utilizada chapa de aço galvanizado com 1,0 mm de espessura para as chapas interiores e exteriores. Em alternativa, os invólucros S60 estão disponíveis com revestimento de plástico (padrão RAL 7035), em V2A 1.4301 ou com revestimento de alumínio AlMg3. A lã de rocha utilizada como isolamento térmico e acústico não é inflamável e é parcialmente colada no painel de dupla camada. Os painéis são aparafusados ao perfil do caixilho oco pelo exterior. As ligações entre os componentes da caixa são configuradas de modo a que os interiores sejam lisos. Os aparelhos S60 são adequados para cumprir os requisitos de higiene da VDI 6022. Estrutura de base Os aparelhos até ao tamanho 13Q podem ser fornecidos com uma estrutura de base dobrada em chapa de aço galvanizado com 3 mm de espessura. Em alternativa, estão disponíveis, para tamanhos maiores, armações de base em aço soldado e preparado, bem como armações de base em aço soldado e galvanizado com um design à prova de intempéries. Ligação dos painéis Os painéis são aparafusados ao perfil de ligação a partir do exterior. Para garantir um bom aspecto visual, os parafusos no exterior da caixa são ocultos. Entre os painéis e o perfil é colada uma fita de vedação.
