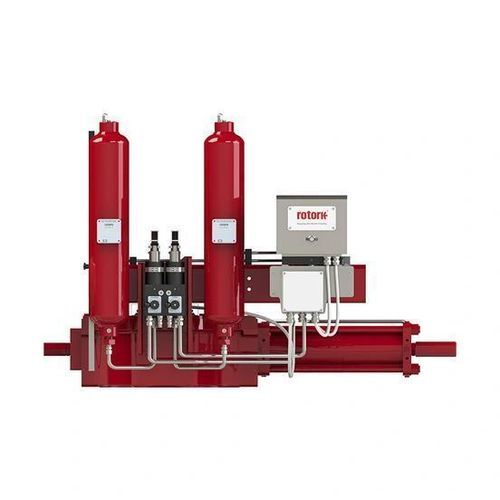

Atuador de válvula hidráulico GO

manuallinearde 1/4 de volta

Visão geral do produto
Os atuadores GO gas-over-oil convertem gás de duto em óleo hidráulico pressurizado para fornecer acionamento hidráulico fiável a atuadores de quarto de volta e lineares. O gás não entra no cilindro hidráulico: pressuriza o óleo em reservatórios dedicados que alimentam atuadores scotch yoke, cremalheira e pinhão ou lineares de duplo efeito.

Características

• Disponíveis em configurações scotch yoke, cremalheira e pinhão e linear de duplo efeito
• Larga gama de opções de controlo de alta pressão para operação precisa
• Controlo projetado para operar à pressão total do duto, evitando pontos de falha em reguladores
• Projeto modular de colector integrado reduz conexões externas e risco de fugas
• Opções de lógica de controlo de baixa ou alta pressão
• Controlo local via válvulas de assento accionadas por alavanca no colector multifunção
• Reservatórios gas/óleo e de gás de potência aprovados por PED ou ASME
• Controlo de velocidade bidireccional como padrão através de válvulas de controlo de fluxo hidráulico ajustáveis
• Bomba manual para operação em caso de perda de fornecimento pneumático
• Manómetro em aço inox com escala psi/bar para monitorização da pressão do gás
• Tempo de curso ajustado por duas válvulas de controlo de fluxo hidráulico para actuação suave e precisa
• Proteção de entrada certificada IP 66M/67M
• Conformidade com PED 2014/68/EU
• Aprovações para áreas perigosas: ATEX/IECEx II 2 G Ex e,d,ia IIB T4 IP65 mínimo; UL/CSA Class I Division 1 Group C,D NEMA 3 mínimo; Class II Division 1 Groups E,F,G NEMA 3 mínimo

Aplicações
Desenhado para instalações com fonte local de gás de duto de alta pressão onde é necessário acionamento hidráulico robusto e comprovado para válvulas e comportas em ambientes industriais, oil & gas e utilities.

Especificações técnicas

• Tipos de actuação: scotch yoke, cremalheira e pinhão, linear de duplo efeito
• Fonte de potência hidráulica: gás de duto convertido em óleo hidráulico pressurizado através de reservatórios gas-over-oil
• Lógica de controlo: opções baixa ou alta pressão; válvulas de assento accionadas por alavanca locais
• Controlo de velocidade: válvulas de controlo de fluxo hidráulico ajustáveis; regulação bidireccional
• Operação manual: bomba manual dedicada para cenários de perda pneumática
• Instrumentação: manómetro em aço inox (psi/bar)
• Reservatórios: reservatórios gas/óleo e de gás de alimentação aprovados por PED ou ASME
• Enclausuramento & proteção de entrada: certificado IP 66M/67M
• Diretivas & aprovações: PED 2014/68/EU; ATEX/IECEx e classificações US/Canadá (UL/CSA) conforme referenciado
