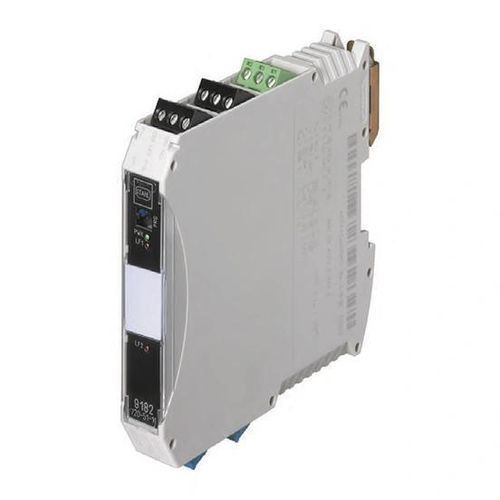

Barreira de segurança de segurança intrínseca EXL-IM-9182

para áreas perigosaspara sensor de temperaturapara trilhos DIN

Visão geral
Módulo de interface intrinsecamente seguro (Ex-i) para converter sinais de sensores passivos (p.ex. PT100) em saídas ativas de corrente ou tensão, destinado à instalação na área segura. O EXL-IM-9182 incorpora um circuito de entrada intrinsecamente seguro: o sensor é instalado na área perigosa e o módulo na área segura.

Características

• Designação: EXL-IM-9182-10-51-11s C2305 TMU
• Alimentação: 24 V CC
• Proteção contra inversão de polaridade
• Transmissor para sensores analógicos passivos e sem potencial (série ExSens), ligação 2/3/4 fios
• Configuração via software ou DIP-switches
• Entradas: PT100, PT500, PT1000, Ni100, Ni500, Ni1000, 0…1.000 Ohm
• Saída: 4…20 mA (conector adicional para 0…10 V)
• Indicação de funcionamento por LED
• Dimensões (L × A × P): 17,6 × 99 × 114,5 mm
• Montagem em trilho DIN; módulo para instalar na área segura
• Entrega: 1 módulo Ex-i para montagem em trilho DIN
• Acessório opcional: sensores analógicos tipo ExSens

Especificações técnicas

• Alimentação: 24 V CC
• Proteção contra inversão de polaridade: Sim
• Tipos de entrada: PT100, PT500, PT1000, Ni100, Ni500, Ni1000, 0…1.000 Ohm (sensores analógicos passivos e sem potencial; série ExSens; 2/3/4 fios)
• Saída: 4…20 mA (conector adicional para 0…10 V)
• Configuração: Software ou DIP-switches
• Indicação de funcionamento: LED
• Dimensões (L × A × P): 17,6 × 99 × 114,5 mm
• Montagem: Trilho DIN (instalação na área segura)
• Conteúdo da entrega: 1 módulo Ex-i para montagem em trilho DIN
• Acessório opcional: sensores analógicos tipo ExSens
