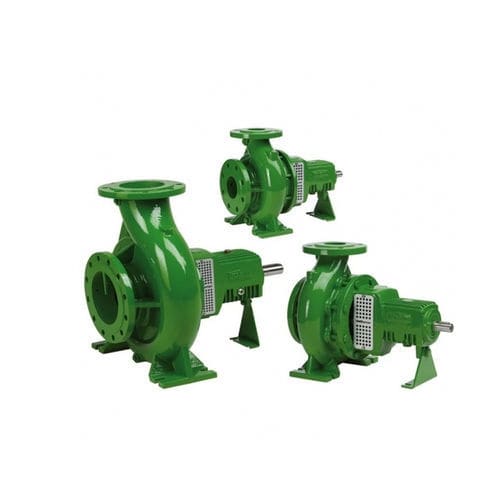

Bomba centrífuga de voluta SNE series

para água de refrigeraçãode águapara líquidos

Visão geral do produto
Bombas centrífugas horizontais de estágio único com eixo nu, entrada axial e saída em voluta. Dimensões e desempenho hidráulico conforme as normas EN733 / DIN24255. Projetadas para acoplamento a acionamento separado (motor) e indicadas para abastecimento de água e transferência de líquidos limpos.

Aplicações

• Abastecimento de água
• Sistemas de combate a incêndio
• Sistemas de água de resfriamento
• Sistemas de irrigação
• Transferência de líquidos

Séries disponíveis - tabela principal de desempenho

• SNE32: Entrada x saída 50 x 32; Vazão até 51 m3/h; Altura até 98 m; Rotação máx. 3500 rpm
• SNE40: Entrada x saída 65 x 40; Vazão até 84 m3/h; Altura até 146 m; Rotação máx. 3500 rpm
• SNE50: Entrada x saída 65 x 50; Vazão até 120 m3/h; Altura até 136 m; Rotação máx. 3500 rpm
• SNE65: Entrada x saída 80 x 65; Vazão até 210 m3/h; Altura até 150 m; Rotação máx. 3500 rpm
• SNE80: Entrada x saída 100 x 80; Vazão até 345 m3/h; Altura até 155 m; Rotação máx. 3500 rpm
• SNE100: Entrada x saída 125 x 100; Vazão até 560 m3/h; Altura até 145 m; Rotação máx. 2900 rpm
• SNE125: Entrada x saída 150 x 125; Vazão até 600 m3/h; Altura até 87 m; Rotação máx. 1750 rpm
• SNE150: Entrada x saída 200 x 150; Vazão até 780 m3/h; Altura até 110 m; Rotação máx. 1750 rpm
• SNE200: Entrada x saída 250 x 200; Vazão até 960 m3/h; Altura até 80 m; Rotação máx. 1750 rpm
• SNE250: Entrada x saída 300 x 250; Vazão até 1300 m3/h; Altura até 80 m; Rotação máx. 1750 rpm

Características técnicas / especificações

• Tipo: Bomba centrífuga horizontal com eixo nu, de estágio único
• Entrada: entrada axial
• Saída: voluta (carcaça em espiral)
• Normas: EN733 - DIN24255 (dimensões e desempenho)
• Série: SNE (modelos: SNE32, SNE40, SNE50, SNE65, SNE80, SNE100, SNE125, SNE150, SNE200, SNE250)
• Detalhes de desempenho por modelo conforme listado acima (vazão em m3/h, altura em m, velocidade máxima em rpm)
