Elevador-virador com plataforma RUD TECDOS TM

com plataformaportátilgiratório

Descrição

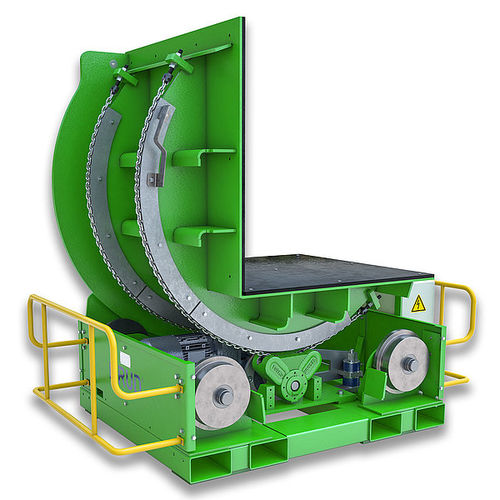

O dispositivo de viragem RUD TECDOS TM permite girar, rodar e inclinar moldes de injeção, punções e ferramentas de conformação até 64 000 kg (64 t). A unidade compacta é móvel, não requer ancoragem ao solo e pode ser movimentada por empilhador. A operação por comando remoto facilita a manipulação rápida e segura em produção e manutenção.

Funções principais e operação
O TECDOS TM (virador / travessa de viragem / mesa giratória) realiza movimentos de viragem, rotação e inclinação. É controlado por telecomando e projetado para operação ergonómica por um único operador, reduzindo manuseios manuais.

Construção e componentes / Acessórios

• Plataformas: plataformas sob medida disponíveis mediante pedido para adaptar à geometria das ferramentas.
• Proteção de contacto (opcional): placa de proteção (amarelo/preto) para evitar o acesso do operador à zona de risco.
• Arco de proteção (opcional): estrutura em arco que fornece proteção de distância para as zonas dianteira e traseira.

Vantagens resumidas

• Dispositivo de viragem que protege as ferramentas para a indústria de moldagem por injeção.
• Melhora a segurança do operador e das ferramentas durante o manuseio.
• Manuseio ergonómico dos moldes por um único operador.
• Redução de tempo e custos ao virar moldes e ferramentas.
• Design móvel: sem necessidade de ancoragem permanente.
• Construção robusta, flexível e de fácil manutenção.
• Possibilidade de extensão da garantia.

Suportes / Opções
Estão disponíveis várias opções de suportes e placas: suportes padrão, suportes com rebaixo, revestimento em PE, placas com ranhuras em T, furos personalizados, suporte para bobine/rolo de mangueira, tiras de apoio, tampos com rebaixo, dispositivos de centragem e suportes com dispositivos de centragem.

Tabela de dados técnicos (excerto)
TIPO | SUPERFÍCIE DA MESA EM MM | ALTURA DA MESA EM MM | CAPACIDADE EM KG | PESO APROX. EM KG
TM 08/10-5 | 800 x 1000 | 542 | 5 000 | 600
TM 08/13-10 | 800 x 1 300 | 595 | 10 000 | 1 050
TM 13/13-10 | 1 300 x 1 300 | 595 | 10 000 | 1 150
TM 15/18-16 | 1 500 x 1 800 | 885 | 16 000 | 3 700
TM 20/20-20 | 2 000 x 2 000 | 885 | 20 000 | 4 000
TM 20/23-25 | 2 000 x 2 300 | 1 167 | 25 000 | 8 000
TM 25/25-32 | 2 500 x 2 500 | 1 167 | 32 000 | 8 000
TM 25/25-40 | 2 500 x 2 500 | 1 167 | 40 000 | 8 000
TM 25/30-64 | 2 500 x 3 000 | 1 550 | 64 000 | 13 700

Características / especificações técnicas

• Série: RUD TECDOS TM
• Viragem, rotação e inclinação por comando remoto para moldes, matrizes e ferramentas de conformação
• Design móvel: sem necessidade de ancoragem ao solo; transportável por empilhador
• Capacidade por modelo: de 5 000 kg até 64 000 kg
• Superfícies e alturas do tampo variáveis consoante o modelo (ver tabela)
• Acessórios opcionais: plataformas sob medida, proteção de contacto, arcos de proteção, placas de apoio e dispositivos de centragem
• Projetado para operação ergonómica por um único operador e para aumentar a segurança
