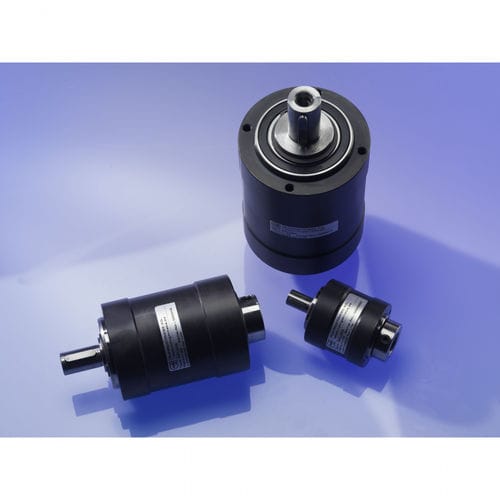

Redutor planetário RPL070coaxialde eixo maciço2–50 Nm
Guardar nos favoritos
Comparar
Características
- Tipo
- planetário
- Orientação dos eixos
- coaxial
- Tipo de eixo-árvore
- de eixo maciço
- Torque
- 2–50 Nm
- Características construção
- compacto
- Número de estágios
- de simples estágio, de dois estágios
- Performance
- de precisão, de alto rendimento, com folga reduzida, de alto torque, sem manutenção, de elevada rigidez
- Aplicações
- para servomotor, para aplicações industriais, para motor elétrico, para motor CC, para motor assíncrono
- Outras características
- robusto
- Velocidade de rotação
MÁX: 6.000 rpm
(37.699,1118 rad.min-1)MÍN: 3.700 rpm
(23.247,7856 rad.min-1)- Relação de redução
MÁX: 100 unit
MÍN: 3 unit
Descrição
Engrenagem planetária RPL070
A construção muito robusta da linha RPL permite uma elevada rigidez à torção.
As engrenagens planetárias são idealmente aplicáveis mesmo com cargas radiais ou axiais elevadas.
Graças à relação de i=10 no primeiro estágio planetário, a versão de 2 estágios pode atingir transmissões de até i=100.
Caixa de engrenagens Ø (mm): 70
Binário nominal de saída (Nm): 23-24
Binário de aceleração (Nm): 46-48
Binário de paragem de emergência (Nm): 69-72
Rácios:
1-st: 3, 5, 7, 10
2 tempos: 15, 25, 30, 35, 50, 70, 100
Folga circunferencial (arcmin):
1-st: <=8
2-st: <=12
Rigidez de torção [Nm/arcmin]: 2,80-3,30
Para mais informações, consulte a nossa página de pormenor do produto.
---
