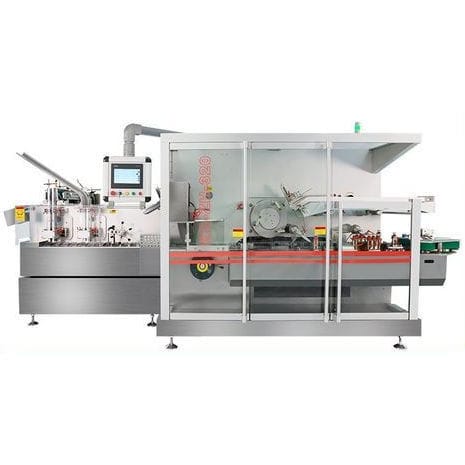

Encartuchadora horizontal RD-SPM-480

para a indústria farmacêuticapara máscarasde alta velocidade

Visão geral do produto
A cartonadora horizontal full‑servo é uma máquina de cartonnagem de alta velocidade de nova geração projetada para atender aos padrões GMP. Destina‑se à cartonnagem horizontal contínua de folhetos, blisters, frascos, sachês e itens semelhantes e pode ser integrada a equipamentos de alimentação e embalamento para linhas automatizadas.

Especificação
Capacidade de produção: Máx. 320 caixas/min
Intervalo de tamanho da caixa: L (65–150) × Larg (35–85) × Alt (12–45) mm
Intervalo de tamanho do inserto: L (78–250) × Larg (85–170) mm
Dobragem do inserto: 1–4 dobras
Peso do papel do inserto: 60–70 g/m²

Principais características

• Alta velocidade de produção até 320 caixas/min para linhas contínuas
• Compatível com blisters, frascos, sachês e itens semelhantes
• Opção de entrega rápida: aprox. 20 dias para envio urgente

Princípio de funcionamento
A sequência da máquina inclui alimentação de material, posicionamento do produto, abertura e conformação da caixa, selagem e descarga. As estações de trabalho são sincronizadas para operação contínua em alta velocidade.

Vantagens

• Estrutura e peças em contato em aço inoxidável ou aço carbono com soldas tratadas termicamente para requisitos de higiene e durabilidade
• Mecanismo rotativo dividido em quatro partes com dupla engrenagem planetária para abertura externa da caixa e dois dispositivos de pré‑formação para garantir conformação fiável e evitar colisões em caixas maiores
• Deteção dentro da caixa em três etapas (alimentação → guia em trilho → deteção in‑box) com rejeição automática, alarme e paragem em caso de falha

Principais peças

• Alimentador oscilante servo
• PLC Siemens
• Transporte de caixas por servo
• Dispositivo de abas dobradas
• Ajuste de escala da alça
• Unidade de inserção de lingueta
• Paragem de emergência
• Bomba de vácuo Backer

Especificações técnicas

• Capacidade de produção: Máx. 320 caixas/min
• Tamanho da caixa: L 65–150 mm × Larg 35–85 mm × Alt 12–45 mm
• Tamanho do inserto: L 78–250 mm × Larg 85–170 mm
• Dobragem do inserto: 1–4 dobras
• Peso do papel do inserto: 60–70 g/m²
• Produtos aplicáveis: comprimidos, cápsulas, blisters alumínio‑PVC, sachês granulares, pomadas, sacos flexíveis, produtos engarrafados, limpiadores faciais, cigarros eletrónicos, máscaras faciais
• Construção: aço inoxidável ou aço carbono com soldas tratadas termicamente
• Formação da caixa: estrutura dupla planetária de abertura externa com dois dispositivos de pré‑formação
• Deteção e segurança: deteção in‑box com rejeição automática, alarme e paragem; paragem de emergência incluída
• Integração: compatível para ligação a máquinas de embalagem pillow, envolvedoras e máquinas de blister para linhas automatizadas
