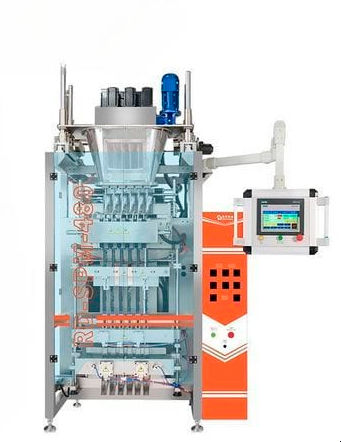

Máquina embaladora automática RD-SPM-480

contínuacom filme plásticovertical

Visão geral
A máquina de embalagem sachet selado em três lados RD-SPM-480 é um sistema vertical form-fill-seal (VFFS) concebido para embalagem de alta velocidade em colunas múltiplas de sachets e sticks. A configuração de 6 pistas é apresentada como exemplo; variantes multi-linha escaláveis (10–16 pistas) estão disponíveis. A máquina processa pós, grânulos e líquidos com controlo de movimento por servo e ocupação vertical compacta, adequada para produção farmacêutica, alimentar, cosmética e química.

Aplicações principais

• Alimentos & Bebidas: sticks de café monodose, sachets de especiarias, saquinhos de açúcar.
• Farmacêutica: doses de medicamento em pó, suplementos eletrolíticos.
• Químicos: amostras de detergente, stick packs agroquímicos.
• Cosméticos: porções monodose em pó para cuidados de pele e cabelo.

Resumo do produto
Máquina VFFS multi-colunas para sachet/stick com controlo servo e dosagem por rosca ou volumétrica para enchimento de alta precisão. As reivindicações documentadas indicam precisão de ±0,2 g e, para configurações específicas, ±0,1% de precisão de dosagem. Exemplos de rendimento declarados alcançam até 240 sticks/minuto dependendo do número de pistas e do produto. O modelo RD-SPM-480 exemplifica uma configuração de 6 pistas; conjuntos sincronizados de pistas maiores são oferecidos para maior produtividade.

Especificação (destaques)
Design higiénico: construção em aço inoxidável IP65, referências de conformidade GMP/FDA.
Ferramentaria & gama de formatos: troca rápida de ferramentas suporta 20+ tamanhos de stick (10×50 mm a 25×200 mm).
Energia: até 30% menos consumo de ar comprimido em comparação com máquinas stick-pack tradicionais.

Tabela: especificações numéricas chave
Nome do produto — Multi-lines Stick Powder Packaging Machine
Largura máxima do filme — 480 mm
Capacidade — 30–40 ciclos/min por pista
Potência — 9,5 kW
Ruído — <65 dBA

Principais características e fluxo do processo

• Manuseio & conformação do filme: filme em bobina conformado em tubo vertical em várias pistas usando colarinhos de conformação e mordentes de termoformação.
• Enchimento de precisão: dosadores de rosca/auger servoaccionados dispensam 0,5 ml–50 ml com medidas anti-obstrução para pós pegajosos.
• Selagem & corte: selos longitudinais e transversais criam sachets herméticos; cortadores integrados (faca quente, serrilhada ou corte a frio) separam as unidades.
• Triagem de saída: sachets acabados ejetados para bandejas ou transportadores com alinhamento guiado por visão para processamento a jusante.
• Opções: registo de impressão de alta resolução, codificação (transferência térmica, jato de tinta) e inspeção por visão.

Principais componentes

• Desbobinador de filme e controlo de tensão
• Estação de conformação / colarinho
• Alimentador servo / dosadores de rosca servoaccionados
• Estação de selagem (longitudinal & transversal)
• Cortador servo
• Controlo PLC (PLC Siemens referido) e sensores de registo/visão

Vantagens

• Operação contínua com filme em bobina reduz paragens comparado a linhas com bolsas pré-feitas.
• Formatos flexíveis: suporta selos a 3 e 4 lados com troca de ferramentas.
• Ampla compatibilidade de filmes: PET/PE, OPP/CPP, Alu/PE e filmes laminados.
• Ampla aplicabilidade de produtos: pós, grânulos, líquidos, pastas e sólidos.
• Alto nível de automação: integra conformação, enchimento, selagem, codificação, corte e descarga para fácil integração.

Limitações

• Menos adequado para itens muito longos, pesados, frágeis ou de forma irregular que possam encravar durante conformação ou enchimento.
• A troca de formato requer substituição do colarinho de conformação e operadores qualificados.
• Investimento inicial superior a soluções manuais ou semiautomáticas.
• Desempenho dependente da qualidade consistente do filme e do registo preciso.

Características / especificações técnicas

• Exemplo de modelo: RD-SPM-480 (configuração 6 pistas).
• Opções de pistas: 6 pistas (RD-SPM-480) até 10–16 pistas sincronizadas.
• Produção nominal: até 240 sticks/min dependendo de pistas e produto.
• Precisão de dosagem: ±0,2 g (texto) e ±0,1% para configurações específicas.
• Tamanhos de stick suportados: 10×50 mm a 25×200 mm; ferramentas para 20+ tamanhos.
• Largura máxima do filme: 480 mm.
• Capacidade por pista: 30–40 ciclos/min.
• Potência: 9,5 kW.
• Nível de ruído: <65 dBA.
• Construção: aço inoxidável higiênico, IP65, referências GMP/FDA.
• Faixa de enchimento: 0,5 ml–50 ml.
• Controlo: movimento servo, PLC Siemens referido, sensores ópticos de registo.
