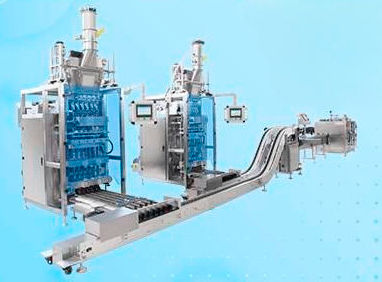

Encartuchadora com abertura superior RD-SCL-320W

de alta velocidadecom servoacionamentocontínua

Visão geral
Linha de cartonagem e embalagem para sticks multi-pistas que integra uma unidade form-fill-seal (tira/stick) com um cartoner para fornecer embalagem automática e contínua. Várias tiras são formadas, preenchidas (pó, grânulos ou líquido), seladas e cortadas; transportadores sincronizados contam e transferem as embalagens para o cartoner para inserção em caixas e fecho final.

Fluxo do processo
O form-fill-seal produz várias pistas de sticks simultaneamente com controle servo para indexação e espaçamento precisos. As tiras preenchidas são alinhadas, contadas e empilhadas se necessário, depois movimentadas por transportadores sincronizados e um transportador de baldes até o cartoner. Na estação de cartonagem, uma caixa é erguida do carregador, os sticks são carregados e a caixa é fechada e selada para entregar embalagens finais em caixa.

Especificação (resumo)
Até 40 sachês por pista por minuto; até 320 caixas por minuto (dependente da linha). Adequado para pós, grânulos e líquidos. Largura máxima de filme 480 mm.

Detalhes técnicos (tabela)
Modelo: RD-SCL-320W
Largura máx. de filme do cartoner de sticks: 480 mm
Capacidade de produção do cartoner de sticks: até 240 sacos/min (por configuração)
Capacidade do cartoner: até 320 caixas/min
Intervalo de tamanho da caixa: L 70–180 mm; W 35–80 mm; H 14–50 mm
Peso do cartão: 250–360 g/m²
Controle: Siemens PLC com acionamento servo completo para movimentos sincronizados

Precisão de enchimento de líquidos
Volume de enchimento / precisão:
Acima de 2 ml — ≤ ±1%
1–2 ml — ≤ ±1,5%
0,5–1 ml — ≤ ±2,5%

Principais características

• Controle por servo integral para formação, transporte e cartonagem sincronizados de várias filas, assegurando temporização e espaçamento precisos.
• Manuseio de materiais flexível com mecanismos inteligentes de transporte, apreensão e empilhamento para alimentação precisa na tremonha do cartoner.
• Inspeção inline e rejeição: sistemas integrados de pesagem ou visão monitoram peso e qualidade de vedação e rejeitam automaticamente embalagens não conformes.

Principais componentes

• Cortador easy-tear
• Parafuso de alimentação longo
• Dispositivo de transferência / transportador sincronizado
• Plataforma de classificação de sticks
• Mecanismo de alimentação/empilhamento em dupla camada

Especificações / Dados técnicos

• Modelo: RD-SCL-320W
• Referência de rendimento global: até 40 sachês por pista/min; até 320 caixas/min (dependente da linha)
• Largura de filme cartoner sticks: máx. 480 mm
• Capacidade produção cartoner sticks: até 240 sacos/min
• Capacidade cartoner: até 320 caixas/min
• Intervalo de tamanho da caixa: L 70–180 mm; W 35–80 mm; H 14–50 mm
• Peso do cartão: 250–360 g/m²
• Precisão de enchimento (líquidos): >2 ml ≤ ±1%; 1–2 ml ≤ ±1,5%; 0,5–1 ml ≤ ±2,5%
• Compatibilidade de materiais: pós, grânulos e líquidos
• Sistema de controlo: Siemens PLC e acionamento servo completo para movimentos críticos
