Cabo elétrico de conexão HV

de alimentaçãoLemo

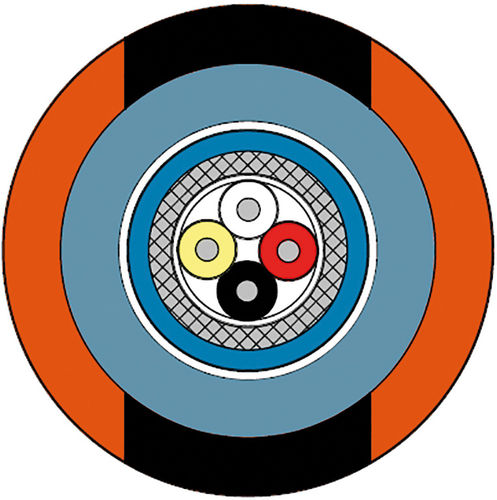

Produto: Conector fêmea de 4 polos ¼-28 UNF e conector Lemo Redel Aplicação: - Medição de aceleração HV juntamente com o módulo de medição CSM HV IEPE FL 100 Características destacadas: - À prova de respingos* *por favor, note a área marcada à prova de respingos! Informações adicionais: - Você pode encontrar mais sensores HV em nosso folheto HV “Tecnologia de medição de alta tensão para mobilidade elétrica” - Emissão de certificado de teste HV com número de lote para rastreabilidade completa! - Opcional: teste + reparo de sensores já utilizados mediante solicitação. Conector: - Conector macho Lemo Redel com manga de proteção laranja e tampa protetora preta, 8 polos, codificado C - Resistente a uma tensão de 1000 V AC – IP 67 conectado Dados do cabo: - Cabo de conexão: cabo sensor HV IEPE - Isolamento do núcleo: PFA – vermelho, branco, preto, amarelo - Bainha do feixe: PFA – azul de acordo com RAL 5015 - Bainha interna: PUR – azul de acordo com RAL 5024 - Bainha externa: PUR - Cor da bainha: laranja com listras longitudinais pretas - Estrutura: otimizada em camadas - Diâmetro externo: aprox. 4,3 mm - Resistência dielétrica: 1000 V AC sobre a segunda bainha interna - Faixa de temperatura: instalação fixa: -50/+150 °C, aplicação flexível: -40/+150 °C Lado de conexão do sensor: - Conector macho: 4 pinos ¼-28 UNF para conexão a um sensor de aceleração IEPE triaxial (também com 4 pinos 8-36 UNF e 4 pinos M4,5) - Tela: feixe conduzido e isolado com manga retrátil - Faixa de temperatura: canal do feixe: -55°C / +250°C Testes: - Teste de cabo: via canal único em banho de água – 5000 V AC – 5 min – com referência a EN 50264-2-1 - Teste de sensor: teste de rotina do conector montado com referência ao novo padrão para dispositivos de medição 61010-1, bem como indicações VDE em nosso banho de esferas interno (o equipamento de teste foi aprovado pela VDE). Controle de segurança ao toque para o exterior – 3000 V/1 min. AC Exemplos de configuração: - Item n.º T642-062-666: Comprimento do cabo de conexão 3000 mm, canal 1: 100 mm / terra: 200 mm, 4 pinos ¼-28 UNF - Item n.º T642-062-794: Comprimento do cabo de conexão 6000 mm, canal 1: 100 mm / terra: 200 mm, 4 pinos ¼-28 UNF - Item n.º T642-062-635: Comprimento do cabo de conexão 3000 mm, canal 1: 100 mm / terra: 200 mm, 4 pinos 8-36 UNF O comprimento total e o dos canais podem ser personalizados. Características técnicas / especificações: - Produto: Cabo de conexão HV, conector fêmea de 4 polos ¼-28 UNF e conector Lemo Redel - Aplicação: Medição de aceleração HV com o módulo de medição CSM HV IEPE FL 100 - Conector: Lemo Redel macho, 8 polos, codificado C, resistente a uma tensão de 1000 V AC, IP67 - Cabo: cabo sensor HV IEPE, isolamento PFA e PUR, laranja com listras pretas, diâmetro aprox. 4,3 mm - Faixa de temperatura: fixo -50/+150°C, flexível -40/+150°C, canal do feixe -55/+250°C - Resistência dielétrica: 1000 V AC sobre a segunda bainha interna - Testes: Teste de cabo 5000 V AC/5 min (EN 50264-2-1), Teste de sensor 3000 V/1 min AC (IEC 61010-1, VDE) - Configuração: Múltiplos comprimentos e tipos de conectores disponíveis
