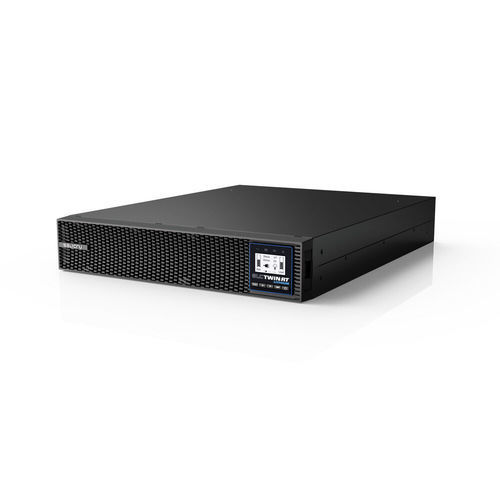

UPS online SLC-10000-TWIN RT3

de dupla conversãoCALiFePO4

Visão geral
UPS on-line de dupla conversão 10000 VA em formato conversível torre/rack com tecnologia de bateria LiFePO4. Projetado para proteger sistemas e dados críticos em ambientes industriais e de TI, fator de potência 1 e opções de monitoramento flexíveis.

Principais características

• Topologia on-line de dupla conversão para condicionamento contínuo de energia.
• Formato torre/rack conversível para flexibilidade de instalação.
• Bateria LiFePO4 integrada; até 8 módulos de baterias externas (EBM).
• Fator de potência = 1 para entrega completa de kW nominais.
• Conectividade: USB-HID, RS-232 e slot inteligente para SNMP / AS400 / MODBUS (placas opcionais); suporte Nimbus cloud / MQTT.
• Tomas programáveis opcionais (requer PDU compatível).
• Eco-mode, arranque a frio e Emergency Power Off (EPO) suportados.

Entrada / Saída

• Tensão de entrada nominal: 230 V; faixa de entrada: 110–276 Vac (redução linear de carga de 110 ÷ 160 V).
• Frequência de entrada: 50/60 Hz; tolerância ±5 Hz (50 Hz) / ±6 Hz (60 Hz).
• Saída: tensões selecionáveis 220 / 230 / 240 V; fator de potência 1.
• Precisão de tensão no modo bateria: ±1%.
• Distorção da forma de onda (THDv): <1% (carga linear) / <5% (carga não linear).

Desempenho & sobrecarga

• THDi de entrada: <5%.
• Eficiência on-line: 95% (típica); eficiência em eco-mode: 0.98.
• Sobrecargas admissíveis (modo bateria): 105%–125% por 1 min; 125%–150% por 30 s; >150% por 500 ms.
• Sobrecargas admissíveis (modo bypass): 125%–150% por 30 s; >150% por 500 ms.
• Sobrecargas admissíveis (modo on-line/in-line): 105%–125% por 10 min; 125%–150% por 30 s; >150% por 500 ms.

Bateria & carregador

• Tipo de bateria: LiFePO4.
• Método de carga: I/U (corrente constante / tensão constante).
• Tempo de recarga: 4,5 h até 90%.
• Número máximo de módulos externos: 8.
• Corrente de carga configurável: 1–12 A; compensação tensão-temperatura incluída.

Comunicação & software

• Portos: USB-HID e RS-232.
• Slot inteligente para placas SNMP / AS400 / MODBUS (opcional); suporta Nimbus cloud IoT / MQTT.
• Software de monitoramento: Winpower (Windows / Mac / Linux).

Outras funções & modos

• Arranque a frio suportado.
• Parada de emergência (EPO) suportada.
• Eco-mode disponível.
• Conversor de frequência (CVCF) disponível (nota: reduz a potência nominal em 40% quando ativo).

Ambiental & geral

• Temperatura de operação: 0–50 °C (derating aplicado; redução de 50% de 40 °C a 50 °C).
• Humidade relativa: 0–95% sem condensação.
• Altitude máxima de operação: 3000 m (redução de 1% de potência por cada 100 m adicionais acima de 1000 m).
• Ruído acústico a 1 m: <50 dB.

Normas & certificações

• Segurança: EN IEC 62040-1.
• EMC: EN 62040-2 (C3).
• Operação: VFI-SS-11 (EN 62040-3).
• Corporativas: ISO 9001, ISO 14001, ISO 45001.

Notas / Observações
1) De 110 ÷ 160 V com redução linear de carga até 50% máximo.
2) O conversor de frequência (CVCF) implica redução de 40% da potência nominal.
3) Redução de 50% da potência de 40 °C a 50 °C.
4) Redução de 1% da potência por cada 100 m adicionais a partir de 1000 m.

Especificações técnicas

• Modelo / série: SLC TWIN RT3 LION.
• Potência: 10000 VA.
• Tecnologia: On-line dupla conversão.
• Formato: Torre/rack conversível.
• Entrada: 230 V ; faixa 110–276 Vac.
• Frequência: 50/60 Hz.
• THDi <5% ; THDv <1% linear / <5% não linear.
• Fator de potência saída: 1 ; tensões: 220/230/240 V ; precisão ±1% (bateria).
• Bateria: LiFePO4 ; recarga 4,5 h a 90% ; até 8 EBMs.
• Corrente de carga: 1–12 A ; compensação temp.: sim.
• Portos: USB-HID / RS-232 ; slot inteligente para SNMP/AS400/MODBUS ; monitorização: Winpower.
• Arranque a frio: sim ; EPO: sim ; Eco-mode: sim ; CVCF: sim.
• Temperatura: 0–50 °C ; humidade: 0–95% ; altitude máx.: 3000 m ; ruído <50 dB.
• Normas: EN IEC 62040-1, EN 62040-2 (C3), VFI-SS-11 (EN 62040-3).
