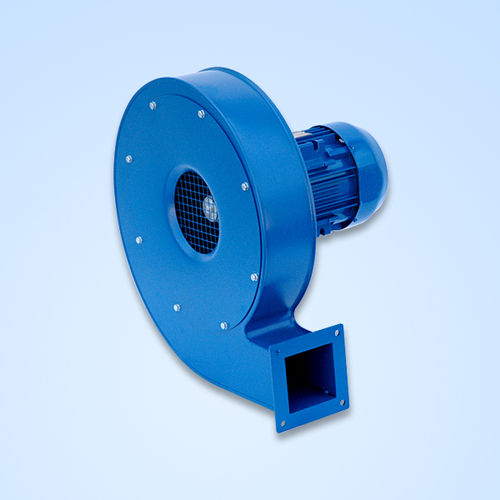

Ventilador centrífugo CPF series

de resfriamentode extraçãoem aço

APLICAÇÕES: Os fãs desta série são apropriados para sugar o ar puro e estão usados principalmente para os materiais que refrigeram, para a remoção do fumo de solda, nas máquinas de trabalho plásticas, para o ar de combustão nos queimadores e no general quando se pede ao ar do trem com pressão do baixo-meio. Na execução padrão, a temperatura do líquido sugado não deve exceder 80°C. CARACTERÍSTICAS TÉCNICAS: O rolo feito no aço de folha frisado e soldado, impulsor com as lâminas curvadas dianteiras feitas no aço de folha galvanizado equilibrou dinamicamente. ESCALA DE FUNCIONAMENTO: Pinta = 30 - 300 milímetros. H2O - Q = 70 - 1,300 mc/h EXECUÇÕES: Os fãs desta série são equipados com os motores elétricos assíncronos trifásicos de acordo com os padrões de UNEL-MEC acoplados diretamente ou pela transmissão ao impulsor. Podem ser construídos com sentido horário (RD) ou a rotação (LG) no sentido contrário às agulhas do relógio e podem ser orientados de 45° a 45°. A pedido os motores elétricos monofásicos até o tamanho 90 podem ser fornecidos. EXECUÇÕES ESPECIAIS: Para todos os fãs desta escala as execuções especiais podem ser possíveis, como a construção em de aço inoxidável ou para altas temperaturas e a execução de ATEX para as zonas 1-21 ou 2-22.
