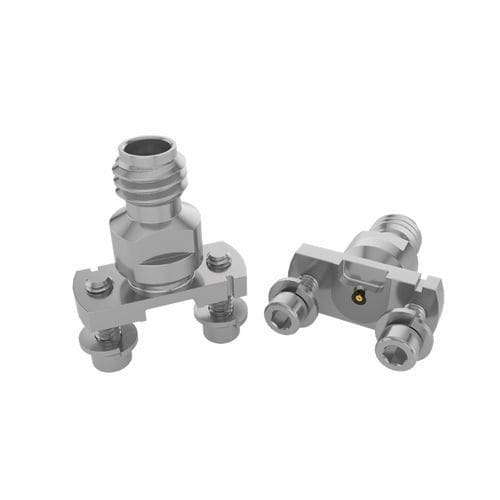

Conector RF 100-CMradiofrequênciacoaxialfêmea
Guardar nos favoritos
Comparar
Características
- Tipo
- RF, radiofrequência
- Formato
- coaxial
- Tipo de conexão
- fêmea, tomada
- Especificações elétricas
- de alta frequência
- Âmbito de utilização
- para eletrônica
- Impedância
50 Ohm
Descrição
Visão geral
Principais características
Características adicionais
Documentação e recursos
Características / especificações técnicas
- Conector jack de precisão 50 Ohm, 1,00 mm projetado para montagem vertical por compressão sem solda em aplicações de teste e medição de alta frequência.
- Formato compacto para aumentar a densidade de conectores em fixtures RF e PCBs.
- Conjunto econômico e substituível em campo, com opções de acoplamento rosqueado para maior estabilidade mecânica.
Principais características
- Desempenho até 120 GHz (com variantes de projeto estendendo-se à banda D).
- Montagem vertical por compressão sem solda para instalação em placa ou bancada de teste.
- Espessura da placa (vertical): .016" a .125" (padrão) ou .069" a .178" (com parafusos).
- Compatível com linhas de transmissão microstrip e CPW.
- Recursos de alinhamento (fiduciais) na PCB para eliminar desalinhamentos visuais e garantir o desempenho RF máximo.
Características adicionais
- Projeto com dielétrico de ar para baixo VSWR e baixa perda de inserção.
- Acoplamento rosqueado fornece alta estabilidade mecânica e repetibilidade em configurações de teste.
- Torque recomendado (montagem na placa): 0.5 ~ 0.8 in-lbs.
- Suporta oportunidades de expansão de largura de banda para aplicações emergentes na banda D.
Documentação e recursos
- Especificações do produto, páginas de catálogo, desenhos e relatórios de teste RF disponíveis nos recursos de documentação da página do produto.
Características / especificações técnicas
- Série: 100-CM
- Designação comercial: conector jack 50 Ohm 1,00 mm, montagem vertical por compressão sem solda
- Exemplo de peça configurada: 100-J-P-VP-ST-CMM-1
- Impedância: 50 Ohm
- Desempenho em frequência: até 120 GHz
- Estilo de montagem: montagem vertical por compressão sem solda
- Espessura da placa (vertical): .016" a .125" (padrão) ou .069" a .178" (com parafusos)
- Acoplamento: acoplamento rosqueado
- Design: dielétrico de ar para baixo VSWR e baixa perda de inserção
- Torque recomendado (montagem na placa): 0.5 - 0.8 in-lbs
- Aplicações: teste RF de alto desempenho, transmissão microstrip/CPW, medições em milimétrico
