Conector de dados oHFM™

placa-placafêmeamacho

Visão geral
Open Harmonized FPGA Modules (oHFM) é uma abordagem combinada para módulos FPGA de baixa a alta gama que integra System‑on‑Modules (SoM) soldáveis e baseados em conectores. Os SoMs baseados em conector oHFM.c são projetados para operação em alta velocidade (até 112 Gbps PAM4), escalabilidade e atualizações simples. Os módulos oHFM.c suportam implementações apenas FPGA e integração CPU + FPGA, com quatro formatos de base e quatro variantes estendidas que acrescentam 20 mm ao comprimento do módulo (10 mm em cada extremidade) para fornecer área de PCB adicional e aumentar a densidade de componentes.

Formatos

• Size‑S - “Small”: 75 mm x 50 mm (estendido: 95 mm x 50 mm)
• Size‑M - “Medium”: 75 mm x 70 mm (estendido: 95 mm x 70 mm)
• Size‑L - “Large”: 75 mm x 90 mm (estendido: 95 mm x 90 mm)
• Size‑XL - “Extra Large”: 75 mm x 120 mm (estendido: 95 mm x 120 mm)

Conectores

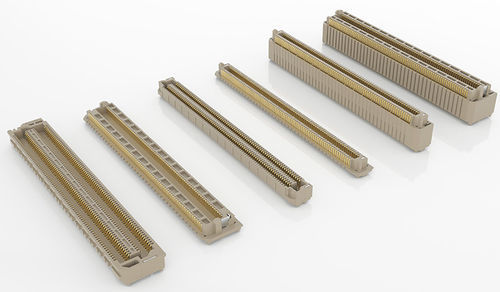

Os conectores oHFM™ são matrizes de alto desempenho de 320 pinos. O conector do lado módulo é um receptáculo (fêmea) montado na face inferior da PCB do módulo; o conector do lado carrier é um plugue (macho) montado na face superior da PCB do carrier. Os receptáculos femininos do módulo são usados em altura padrão; os plugs masculinos do carrier variam para fornecer alturas de empilhamento de 5 mm ou 10 mm.

• Designações dos conectores de módulo: J1, J2, J3, J4.
• Designações dos conectores de carrier: P1, P2, P3, P4.
• Módulos Size‑S: usam dois receptáculos de 320 pinos (J1/J2) com pitches de linha 0.96 / 1.5 / 0.96 mm e pitch de coluna 0.635 mm (J2 opcional).
• Módulos Size‑L: adicionam um receptáculo de 320 pinos (J3) com pitches de linha 2.2 / 2.4 / 2.2 mm e pitch de coluna 0.635 mm.
• Módulos Size‑XL: adicionam um receptáculo de 320 pinos (J4) com os mesmos pitches.
• Suporte de taxa de dados: os conectores Size‑S suportam até 64 Gbps PAM4 (derivado de Samtec AcceleRate® HD); os conectores Size‑L e Size‑XL suportam até 112 Gbps PAM4 (derivado de Samtec AcceleRate® HP).

Conectores oHFM™ - Tabela resumo
Samtec PN | Module Receptacle | Carrier Plug | Stack Height | Termination | Weld Tabs | Plating | Prints | 3D | PADS
ASP-240412-01 | J1/J2 | (module receptacle only) | (varies) | Column termination | X (weld tabs) | -L plating | PDF Print available | IGES / PARASOLID / STEP available | PADS File available
ASP-240412-02 | J1/J2 | (module receptacle only) | (varies) | Column termination | X (weld tabs -S variant) | -S plating | PDF Print available | IGES / PARASOLID / STEP available | PADS File available
ASP-240413-01 | (module receptacle) | P1/P2 | 5 mm | Column termination | X | -L plating | PDF Print available | IGES / PARASOLID / STEP available | PADS File available
ASP-240413-02 | (module receptacle) | P1/P2 | 5 mm | Column termination | X ( -S variant) | -S plating | PDF Print available | IGES / PARASOLID / STEP available | PADS File available
ASP-242870-01 | (module receptacle) | P1/P2 | 10 mm | Column termination | X | -L plating | PDF Print available | IGES / PARASOLID / STEP available | PADS File available
ASP-242870-02 | (module receptacle) | P1/P2 | 10 mm | Column termination | X ( -S variant) | -S plating | PDF Print available | IGES / PARASOLID / STEP available | PADS File available
ASP-240410-01 | J3/J4 | (module receptacle) | (varies) | Column termination | X | -L plating | PDF Print available | IGES / PARASOLID / STEP available | PADS File available
ASP-240410-02 | J3/J4 | (module receptacle) | (varies) | Column termination | X ( -S variant) | -S plating | PDF Print available | IGES / PARASOLID / STEP available | PADS File available
ASP-240411-01 | (module receptacle) | P3/P4 | 5 mm | Column termination | X | -L plating | PDF Print available | IGES / PARASOLID / STEP available | PADS File available
ASP-240411-02 | (module receptacle) | P3/P4 | 5 mm | Column termination | X ( -S variant) | -S plating | PDF Print available | IGES / PARASOLID / STEP available | PADS File available
ASP-242868-01 | (module receptacle) | P3/P4 | 10 mm | Column termination | X | -L plating | PDF Print available | IGES / PARASOLID / STEP available | PADS File available
ASP-242868-02 | (module receptacle) | P3/P4 | 10 mm | Column termination | X ( -S variant) | -S plating | PDF Print available | IGES / PARASOLID / STEP available | PADS File available

Hardware de espaçadores - Tabela resumo
Samtec PN | Application | Material | Thread Pitch | Module Stack Height | Prints | 3D | PADS
ASP-230558-01 | JSOM Assembly | Stainless Steel | M2.5 | 5 mm | PDF Print available | STEP available | PADS File available
ASP-230565-01 | Standoff Assembly | Stainless Steel | M2.5 | 5 mm | PDF Print available | STEP available | PADS File available
ASP-222919-01 | JSOM Assembly | Stainless Steel | M2.5 | 10 mm | PDF Print available | STEP available | PADS File available
ASP-222923-01 | Standoff Assembly | Stainless Steel | M2.5 | 10 mm | PDF Print available | STEP available | PADS File available

Características / especificações técnicas

• Tamanhos base dos módulos: Size‑S, Size‑M, Size‑L, Size‑XL; variantes estendidas adicionam 20 mm ao comprimento do módulo.
• Dimensões típicas: 75 mm x 50/70/90/120 mm (estendido: 95 mm x 50/70/90/120 mm).
• Densidade de contactos do conector: matrizes de alto desempenho de 320 pinos por posição de conector.
• Exemplos de pitch linha/coluna: Size‑S pitch linha 0.96 / 1.5 / 0.96 mm; pitch coluna 0.635 mm. Size‑L / XL pitch linha 2.2 / 2.4 / 2.2 mm; pitch coluna 0.635 mm.
• Capacidade de taxa de dados: Size‑S até 64 Gbps PAM4; Size‑L e Size‑XL até 112 Gbps PAM4.
• Orientação do conector: receptáculos módulo (fêmea) montados na parte inferior do módulo; plugs carrier (macho) montados na parte superior do carrier.
• Opções de alturas de empilhamento: variantes plug carrier de 5 mm e 10 mm; receptáculos módulo em altura padrão.
• Recursos disponíveis: impressões PDF, modelos 3D (IGES / PARASOLID / STEP) e arquivos PADS para os números de peça listados.
