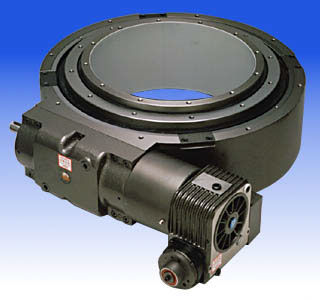

Anel indexador rotativo Do series

de camepara motor de passo

O indexador de anéis da Série Do da Sankyo apresenta carcaças de ferro fundido com um grande furo central estacionário. Os anéis central e externo podem suportar seleções estacionárias acima ou abaixo do seletor indexador. Como os anéis interno e externo são a mesma caixa, a rigidez é mantida. A carcaça fina ocupa pouco espaço e foi projetada como base para uma máquina de montagem rotativa. Robôs com outros equipamentos periféricos são facilmente montados nesta unidade versátil. Uma came globoidal gira, a Sankyo fez seguidores de came tipo rolamento de agulhas. Otimizar o diâmetro do seguidor de came maximiza inerentemente a transferência de torque e prolonga a vida útil devido a menos rotações com maior contato de superfície. As paradas incrementais de indexação variam de 16 a 60 para suportar mostradores de grande diâmetro de 2250 a 7200 mm (7,3 a 23,5 pés). Isto permite bastante espaço para estações de inspeção entre cada subconjunto. Vários períodos de índice oferecem ciclos de trabalho contínuos ou sob demanda com o anel de indexação travado em posição dentro de 20 a 30 segundos de arco durante o período de espera. Estas unidades versáteis indexam em ambas as direções ou oscilam. A Série Ro pode realizar movimentos não padronizados com uma came de chumbo contínua usando um motor servo acionado ou fornecer paradas incrementais inferiores a 16. A maioria das unidades são acionadas com moto-redutores que estão dentro da altura da carcaça da unidade de índice ou do redutor de rosca sem-fim da série R da Sankyo, conforme mostrado. Os pacotes de cames de temporização estão disponíveis com sensores de feixe fotográfico ou sensores de proximidade de baixo custo para aplicações de lavagem (IP67/NEMA-6/6P).
