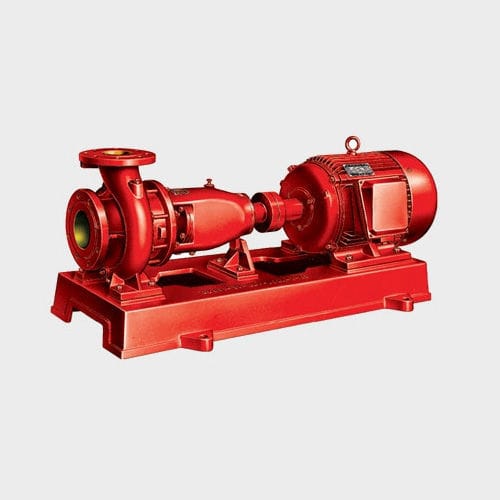

Bomba de ar XBD-I

de águacom motor elétricode rotor

A bomba de incêndio horizontal de estágio único da série XBD-I foi recentemente desenvolvida de acordo com as necessidades do mercado. Seu desempenho, condições técnicas estão em conformidade com o padrão internacional ISO2858 e requisitos para o padrão nacional GB6245-2006 《Requisitos de desempenho e métodos de teste para bombas de incêndio》. Aplicações Tem sido amplamente utilizado no combate a incêndios e abastecimento de água viva da indústria e edifícios residenciais. Características estruturais O conjunto de bomba de incêndio horizontal de estágio único da série XBD-I é composto principalmente de 1.tampa da bomba 2.impulsor 3.eixo 4.anel de vedação 5.anel de vedação 10.peças de rolamento de suspensão 12 .etc. É conveniente manter, ao manter, a carcaça da bomba, o tubo de sucção, o tubo de descarga não devem ser desmontados, portanto, as peças do rotor podem ser retiradas para manutenção facilmente. As peças do rolamento de suspensão suportam as peças do rotor, e o rolamento suporta a força radial e a força axial residual da bomba. Para equilibrar a força axial da bomba, há anéis de vedação na cobertura frontal e na cobertura traseira do impulsor, e há um orifício de equilíbrio na cobertura traseira do impulsor. Algumas das bombas não têm muita força axial, por isso não há anel de vedação ou orifício de equilíbrio na cobertura traseira do impulsor. O vedante da bomba é constituído por uma junta de vedação 9, uma manga do veio 8 e uma junta 11, ou é aplicado um vedante mecânico para evitar a entrada de ar no interior ou demasiadas fugas de água.
