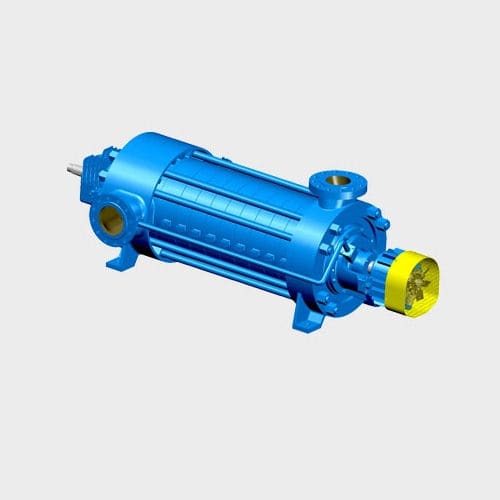

Bomba de água MD(S)

elétricacentrífugaestacionária

A bomba tipo MD (S) é um tipo de bomba centrífuga multiestágio resistente ao desgaste mineral melhorada e projetada com base na bomba tipo D. É caracterizada por sua resistência ao desgaste, longo tempo de serviço e é usada para transmitir água de mina cujo conteúdo de partículas sólidas é inferior a 1,5% (diâmetro de partícula menor que 0,5 mm) e outros líquidos semelhantes. Área de aplicação Especialmente aplicado para drenagem mineral. Características estruturais A série de bombas centrífugas horizontais de vários estágios é suportada por duas extremidades, a parte da carcaça é seccional, a bomba é acionada por meio da conexão de acoplamento flexível e motor, a bomba gira no sentido horário a partir da direção da extremidade da unidade A bomba gira no sentido anti-horário a partir da direção da extremidade da unidade). Peça do estator É principalmente conectado para ser uma parte inteira pela seção de sucção, seção intermediária, caixa de empanque da seção de descarga usando parafusos de tensão e parafusos, e a descarga é verticalmente para cima e a sucção é horizontal. Parte do rotor É composto principalmente de eixo, impulsor, placa de equilíbrio, manga de eixo, etc. Vedação da bomba A face da junta estacionária entre a secção de sucção, a secção intermédia e a secção de descarga é selada com juntas. A vedação do fluxo de estrangulamento é adoptada entre as diferentes fases da bomba. A vedação da embalagem é utilizada para a vedação do eixo dos dois lados da bomba. O deflector de água é utilizado para impedir a entrada de água no rolamento. Parte da chumaceira Todo o rotor é suportado pelo rolamento de rolos nos dois lados da chumaceira. A lubrificação com massa é aplicada na chumaceira.
