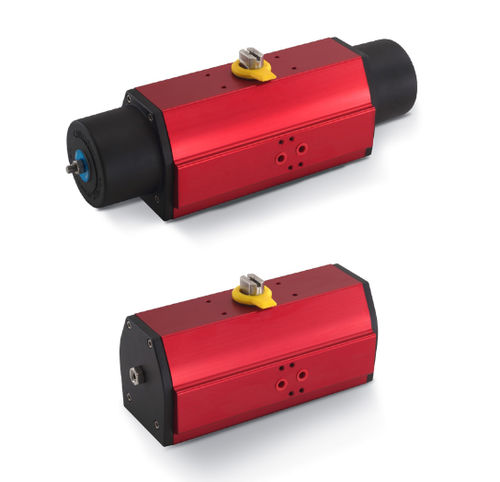

Atuador pneumático DR rotativoScotch Yokecom mola de retorno
Guardar nos favoritos
Comparar
Características
- Tipo
- pneumático
- Movimento
- rotativo
- Tecnologia
- Scotch Yoke
- Configuração
- com mola de retorno
- Material
- em aço inoxidável, em alumínio, em aço
- Norma
- ISO
- Aplicações
- para válvula de borboleta, de controle
- Outras características
- compacto, de torque elevado, de pré-carga, com rosca, com baixo consumo de ar
- Pressão
MÁX: 10 bar
(145,04 psi)MÍN: 2 bar
(29,01 psi)- Ângulo de rotação
MÁX: 90 °
MÍN: 0 °
- Temperatura de operação
MÁX: 150 °C
(302 °F)MÍN: -47 °C
(-53 °F)
Descrição
Actuador pneumático extremamente compacto.
O seu mecanismo scotch yoke é especialmente adequado para válvulas que requerem binários elevados no início e no fim do curso.
Disponível em várias configurações com uma vasta gama de opções e acessórios.
Os actuadores DR/SR têm orifícios roscados BSP e roscas métricas para montagem na válvula a alimentar.
Uma variante para o continente americano com orifícios NPT e roscas Impérial também está disponível mediante pedido.
As ligações das válvulas estão em conformidade com as normas ISO 5211 / DIN 3337.
Versão SR (simples efeito): Molas pré-carregadas em gaiola para maior segurança.
Ligações em conformidade com as normas internacionais.
Elevada eficiência, baixo consumo de ar.
Corpo em alumínio anodizado, perfil extrudido e amaciado.
Comando manual compacto. O seu design único preserva a ligação directa entre o actuador e a válvula.
---
Catálogos
DR / SR PNEUMATIC ACTUATOR
2 Páginas
