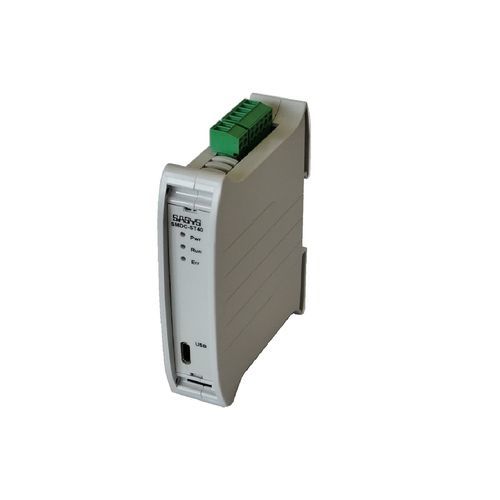

Controlador de motor de micropasso SMDC-ST40

de passoindustrialcom entrada analógica

Descrição
O controlador de motor de passo SMDC-ST40 foi concebido para acionar motores passo a passo híbridos/bipolares com correntes de fase de 300 mA a 4,0 A. A corrente de fase pode ser ajustada com precisão em mA de acordo com a especificação do motor. Todos os parâmetros e modos de funcionamento podem ser configurados através da interface USB e são suportadas atualizações de firmware. O controlador é adequado para aplicações industriais e para tamanhos NEMA 6, 8, 11, 14, 17, 23 e 24.

Modos de funcionamento

• Modo PULSE - pulso/direção
• Modo JOG - controlo de velocidade por valor fixo ou entrada analógica/PWM
• Modo slow JOG - controlo de velocidade em segundos por revolução
• Modo LOOP - movimentos entre dois finais de curso com velocidade definida, rampa de aceleração e tempo de permanência

Dados técnicos
Grupo de produto: Controlo de movimento
Tipo de produto: drivers para motores passo a passo inteligentes
Tensão de alimentação: 20-48 Vdc
Tipo de motor: motor passo a passo
Corrente de fase: 0,3 - 4,0 A
Microstep: 1/1 - 1/256
Microsteps / revolução: 200 - 51.200
Entradas digitais (galvanicamente isoladas): 5-24 Vdc / 12 mA
Frequência de entrada máx.: 1 MHz
Frequência de passo máx.: 250 kHz
Entrada analógica: 0 - (5)10 V
Entrada PWM: 0,3 - 25 kHz
Saída digital (galvanicamente isolada): máx. 30 V / 150 mA
Modos de funcionamento: PULSE, JOG, slow JOG, LOOP
Faixa de velocidade modo JOG/LOOP: 1 - 6000 rpm
Faixa de velocidade modo slow JOG: 1 - 6000 s/rev
Aceleração / RAMP: 0 - 10000 (rpm)/s
Atraso modo Loop: 0 - 60000 s
Tipo de montagem: Calha DIN TH35 segundo EN60715
Dimensões: 106 x 80 x 23 mm
Interface (config./atualização fw): USB

Identificação
Número do artigo: 401320.00
Designação: SMDC-ST40
Grupo de produto: Controlo de movimento
EAN:
ZTN: 85176200
País de origem: DE

Características / Especificações

• Tamanhos de motor suportados: NEMA 6, 8, 11, 14, 17, 23, 24
• Corrente de fase ajustável: 300 mA – 4,0 A
• Resolução microstep: 1/1 a 1/256 (200 – 51.200 passos/rev)
• Entradas: entradas digitais galvanically isoladas 5–24 Vdc, analógico 0–(5)10 V, PWM 0,3–25 kHz
• Saída: saída digital galvanically isolada máx. 30 V / 150 mA
• Frequência de passo máx.: 250 kHz
• Tensão de alimentação: 20–48 Vdc
• Modos de funcionamento: PULSE, JOG, slow JOG, LOOP
• Montagem: Calha DIN TH35 (EN60715)
• Dimensões: 106 x 80 x 23 mm
• Interface para configuração/firmware: USB
