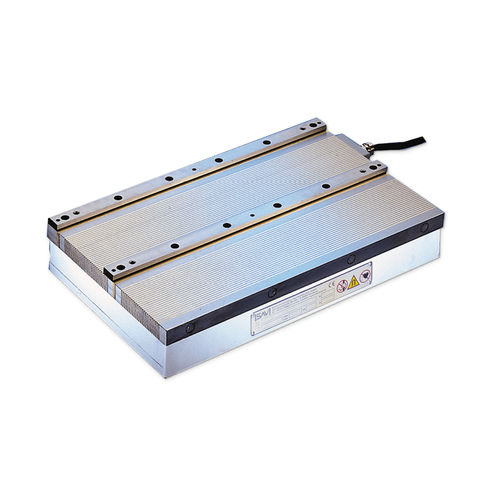

Placa magnética eletropermanente SAV 243.72

retangularpara retificação

Mandris magnéticos electro permanentes com passo de pólo longitudinal fino P = 4 mm e barras de paragem magnetizáveis O novo sistema de fixação permite que as peças sejam puxadas de forma fiável contra o batente, utilizando batentes magnetizáveis. Com isto podem ser evitados erros de inserção, especialmente na operação por turnos. Sistemas eletromagnéticos permanentes com passo de pólo muito estreito. A força magnética é gerada pelos ímãs permanentes que são magnetizados e desmagnetizados com impulsos de corrente curtos. Especialmente adequado para peças finas. Principalmente para a retificação precisa de peças produzidas em massa, especialmente na operação por turnos. Para a fabricação de ferramentas, o sistema permite a usinagem precisa até o µm em relação à aresta de referência contra o batente. Ativa magneticamente pára automaticamente controlado em sequência Para peças finas até: espessura mínima = 12 mm (dependendo da altura de paragem) Para peças de trabalho planas: largura mínima = 40 mm Design com 2 sistemas bipolares fortes para a barra de paragem, para um alinhamento fiável das peças. O íman de paragem funciona com um deslocamento de tempo em relação ao íman de base As barras de paragem são magnetizadas antes da área principal de atirar. Isto puxa de forma fiável a peça de trabalho para o canto inferior do batente. Placa de poste com passo de poste longitudinal particularmente estreito e contínuo, aço 3 mm e latão 1 mm Divisões de postes unidas e adicionalmente aparafusadas solidamente com barras de pressão Alta precisão graças às placas de poste aparafusadas em uma grade estreita Desligar utilizando o ciclo de desmagnetização camada de desgaste de 8 mm na placa do poste Altura baixa do campo magnético de 4 mm Sistema magnético eletro-permanente para segurança absoluta em caso de falha de energia Ranhuras de atirar em ambos os lados da face
