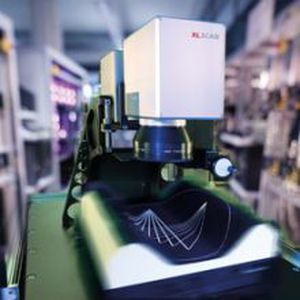

Sistema de escaneamento XY XL SCAN

para máquina de cortea laser

Maior Precisão para Micromaquinação de Grandes Superfícies XL SCAN é uma solução de varredura para o controle sincronizado de uma cabeça de varredura 2D e dois eixos mecânicos, por exemplo, um estágio XY com dois servo-eixos. O sistema foi desenvolvido conjuntamente por SCANLAB e ACS Motion Control e oferece uma área de trabalho praticamente ilimitada. XL SCAN é ideal não só para micromaquinação de extensas áreas, mas também para cortar grandes filmes e perfurar placas de circuito impresso na fabricação de eletrônicos. Além disso, o uso de cabeçotes de escaneamento ExcelliSCAN sem erros de rastreamento e o software smart syncAXIS garantem a mais alta precisão para a aplicação. Características principais - Área de trabalho praticamente sem limites - A mais alta precisão - Sem erros de costura - Aumento da produtividade - A simulação de trabalhos facilita a otimização de processos a laser - Controlo automático do laser, por exemplo, controlo da distância à vista (SDC) - Processamento altamente dinâmico sem vibração de palco - Possibilidades de configuração flexíveis (por exemplo, sistemas com várias cabeças, múltiplas instâncias de software) Otimização do rendimento Os contribuidores da XL SCAN para o enorme aumento do rendimento incluem o controlo optimizado e os mecanismos servo - como o controlo síncrono ou o planeamento de trajectórias de aparência - assim como a possibilidade de sistemas com várias cabeças. Maior Precisão Esta solução de digitalização sincronizada evita erros de costura e compensa a vibração da peça de trabalho. A abordagem de controle inteligente totalmente nova considera os limites físicos da mesa e da cabeça de varredura no planejamento da trajetória. A precisão da XL SCAN excede assim a de outros sistemas de controle combinado existentes no mercado. Além disso, o planejamento de trajetória do software de controle syncAXIS suporta o controle avançado de lasers modernos de pulso ultra-curto (USP).
