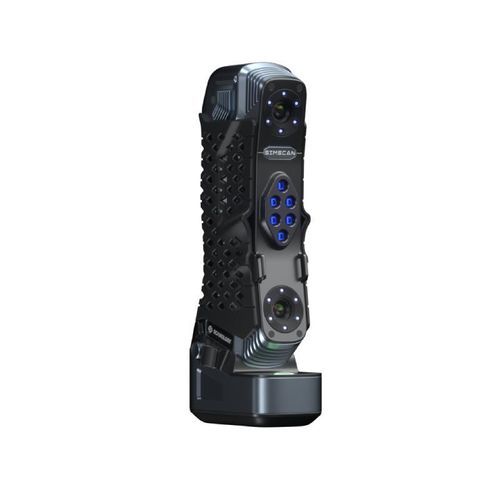

Scanner 3D SIMSCAN-S Gen2

para inspeçãopara retro-engenhariapara a indústria automotiva

Visão geral
O SIMSCAN-S Gen2 é um scanner 3D do tamanho da palma da mão, projetado para metrologia por característica e inspeção em ambientes de fabricação de alto nível (aeroespacial, usinagem avançada, automotivo, moldes, energia e indústria pesada). Fornece medições rastreáveis para verificação de características críticas GD&T e tolerâncias apertadas.

Principais vantagens

• Tamanho de palma, carcaça em liga de magnésio leve e ergonômica para uso manual (aprox. 560 g).
• Liberdade sem fio com edge computing integrado e transferência de dados sem fio para operações em espaços confinados ou em altura.
• Aquisição de dados ultra-rápida (alta taxa de medição e taxa de quadros) para geometria complexa e tarefas de digitalização exigentes.
• Conformidade com a série ISO 10360 para desempenho rastreável e repetível.

Modos de digitalização e sistema óptico
O produto suporta múltiplos modos para abordar diferentes tipos de peças e características:
Modo Ultra-rápido: 108 linhas laser azuis (Quad Cross Technology)
Digitalização Hyperfine: 17 linhas laser azuis paralelas
Digitalização de furos profundos: 1 linha laser azul extra para recursos estreitos/profundos

Destaques de desempenho

• Precisão: 0,015 mm (desempenho padrão SIMSCAN-S Gen2)
• Precisão volumétrica (padrão): 0,015 mm + 0,03 mm/m
• Fotogrametria adaptativa (com barra de escala): 0,015 mm + 0,012 mm/m
• Taxa máxima de medição: 8.100.000 medições/s
• Taxa máxima de frames: até 180 FPS
• Área máxima de digitalização: 700 mm × 600 mm

Design e usabilidade

• Formato ergonômico portátil com base de carregamento destacável e ecrã intuitivo para monitorização em tempo real.
• Projeto de câmara de linha de base curta para capturar folgas, furos profundos, ranhuras e canais em ângulos de visualização acentuados.

Saídas e interfaces

• Formatos de arquivo de saída: .stl, .obj, .ply, .asc, .igs, .txt, .mk2, .umk, etc.
• Interface: USB 3.0
• Sem fio: Wi‑Fi 6 (802.11a/b/g/n/ac)

Conformidade e rastreabilidade
Desempenho avaliado segundo ISO 10360-13 (laboratório acreditado ISO 17025), VDI/VDE 2634 Parte 3 e especificações JJF1951. Patentes e proteções de propriedade intelectual aplicam-se.

Tabela — Especificações técnicas selecionadas
Tipo: SIMSCAN-S Gen2 (alternativa SIMSCAN-E Gen2)
Modo Ultra-rápido: 108 linhas laser azuis (Quad Cross Technology)
Modo Hyperfine: 17 linhas laser azuis paralelas
Modo furos profundos: 1 linha laser azul extra
Precisão (1): 0,015 mm (SIMSCAN-S Gen2) — SIMSCAN-E Gen2: até 0,020 mm
Taxa de digitalização até: 8.100.000 medições/s
Área de digitalização até: 700 mm × 600 mm
Classe de laser: CLASS II (seguro para os olhos)
Resolução até: 0,020 mm
Precisão volumétrica (padrão): 0,015 mm + 0,03 mm/m
Fotogrametria adaptativa (acoplada): 0,015 mm + 0,012 mm/m
Esfericidade: 0,025 mm
Planicidade: 0,035 mm
Distância de trabalho: 300 mm
Profundidade de campo: 550 mm
Formatos de saída: .stl, .obj, .ply, .asc, .igs, .txt, .mk2, .umk, etc.
Modo de interface: USB 3.0
Dimensões: 203 mm × 80 mm × 44 mm
Peso: 560 g
Faixa de temperatura operacional: -10–40°C
Umidade operacional (sem condensação): 10 ~ 90% RH
Padrão wireless: Wi‑Fi 6 (802.11a/b/g/n/ac)

características / especificações técnicas

• Model: SIMSCAN-S Gen2
• Accuracy: 0,015 mm
• Volumetric accuracy (standard): 0,015 mm + 0,03 mm/m
• Adaptive photogrammetry accuracy: 0,015 mm + 0,012 mm/m (with scale bar)
• Sphericity: 0,025 mm
• Flatness: 0,035 mm
• Measurement rate: up to 8.100.000 measurements/s
• Frame rate: up to 180 FPS
• Scan area (max): 700 × 600 mm
• Stand-off distance: 300 mm
• Depth of field: 550 mm
• Laser system: 108 blue laser lines (quad-cross) + 17 parallel lines (hyperfine) + extra line for deep holes
• Laser class: CLASS II (eye-safe)
• Resolution up to: 0,020 mm
• Output formats: .stl, .obj, .ply, .asc, .igs, .txt, .mk2, .umk, etc.
• Interface: USB 3.0; Wireless: Wi‑Fi 6 (802.11a/b/g/n/ac)
• Dimensions: 203 × 80 × 44 mm; Weight: 560 g
• Operating temperature: -10–40°C; Operating humidity: 10–90% RH (non-condensing)
• Standards: ISO 10360-13; tested in accredited lab (ISO 17025); VDI/VDE 2634 Part 3; JJF1951
