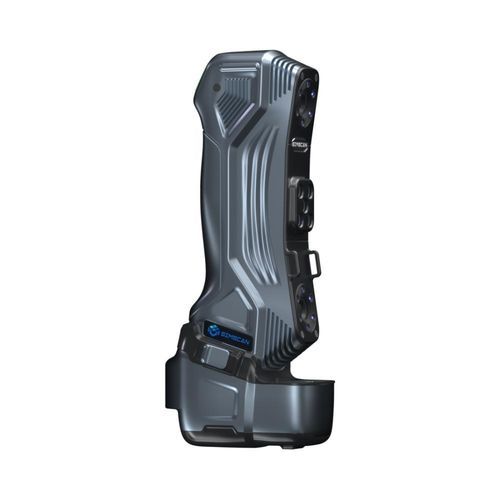

Scanner 3D SIMSCAN-E

para controle da qualidadepara inspeçãopara retro-engenharia

Visão geral do produto
O SIMSCAN-E é um scanner 3D inteligente, sem fio e de tamanho de palma, com corpo metálico compacto e computação de borda integrada. Suporta operação com e sem fio, baterias duplas hot-swappable para uso prolongado e a plataforma de software DefinSight para simplificar fluxos de trabalho de digitalização e exportação para formatos 3D comuns.

Principais características

• Alta taxa de medição: até 6.300.000 medições/s habilitada por algoritmos avançados.
• Modos de digitalização versáteis: Ultra-fast (63 linhas laser azuis, Triple Cross Technology), Hyperfine (17 linhas paralelas) e Deep-hole (1 linha azul adicional) para se adaptar a geometrias complexas.
• Múltiplas configurações de linhas laser e até 180 FPS para digitalização fluida.
• Captura de alto detalhe: precisão de medição até 0,020 mm e extração de características sub-pixel.
• Compacto e portátil: corpo metálico 203 × 80 × 44 mm, peso 600 g para uso com uma mão.
• Processamento a bordo e transferência sem fio via Wi‑Fi 6 para digitalização sem cabos.
• Baterias duplas hot-swappable e base de carregamento destacável para operação contínua e troca fácil entre modos com e sem fio.

Tecnologias e componentes

• Câmeras industriais de alta definição e algoritmos de melhoria de imagem.
• Algoritmo de extração de características sub-pixel para maior fidelidade geométrica.
• Plataforma de edge-computing integrada ao scanner.
• Conectividade: Wi‑Fi 6 (802.11a/b/g/n/ac) e interface USB3-B.

Aplicações

• Aeroespacial
• Fabricação de moldes e inspeção de ferramentas
• Automotivo: inspeção in loco de matrizes de estampagem e painéis
• Energia e indústria pesada
• Ferroviário e construção naval
• Engenharia reversa e inspeção de qualidade

Observações
Entregue com o software DefinSight e compatível com formatos 3D comuns (.stl, .obj, .ply, .asc, .igs, .txt, .mk2, .umk). Adequado para chão de fábrica e digitalizações remotas graças ao funcionamento sem fio e design compacto.

Especificações técnicas

• Tipo: SIMSCAN-E
• Modos de digitalização: Ultra-fast — 63 linhas laser azuis (Triple Cross Technology); Hyperfine — 17 linhas azuis paralelas; Deep-hole — 1 linha azul adicional
• Precisão (erro de sondagem, ISO 17025): até 0,020 mm
• Taxa de digitalização: até 6.300.000 medições/s
• Área de digitalização: até 700 mm × 600 mm
• Classe do laser: CLASS Ⅱ (seguro para os olhos)
• Resolução: até 0,020 mm
• Precisão volumétrica (padrão): 0,015 mm + 0,035 mm/m
• Precisão volumétrica (com MSCAN-L15): 0,015 mm + 0,012 mm/m
• Distância de trabalho: 300 mm
• Profundidade de campo: 550 mm
• Formatos de saída: .stl, .obj, .ply, .asc, .igs, .txt, .mk2, .umk
• Dimensões: 203 mm × 80 mm × 44 mm
• Peso: 600 g
• Temperatura de operação: -10°C a 40°C
• Interface: USB3-B
• Sem fio: Wi‑Fi 6, 802.11a/b/g/n/ac
• Patentes: múltiplas patentes CN listadas pelo fabricante
