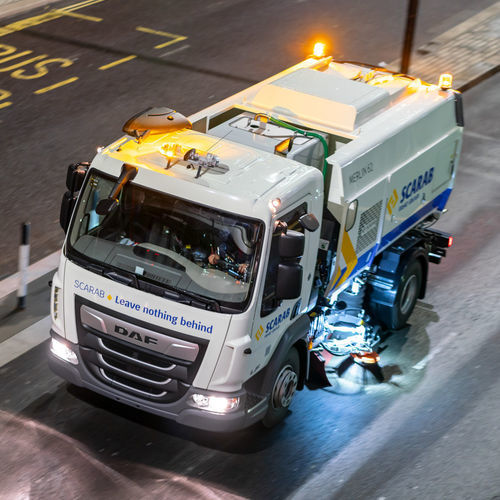

Varredeira mecânica montada em caminhão Merlin 62

com motor de combustão internacom motor a gása diesel

Visão geral

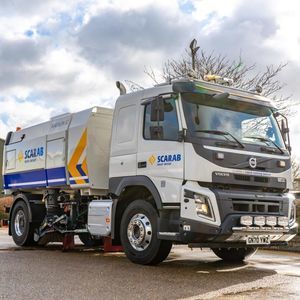

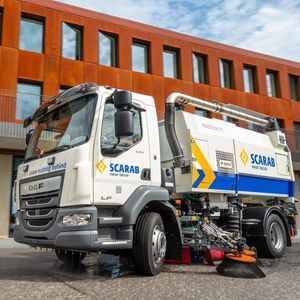

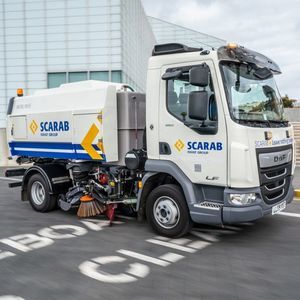

O Merlin 62 é uma varredeira viária montada em camião, concebida para montagem em chassis de 10 a 16 toneladas PBT. Oferece uma carga útil elevada na sua classe e é adequada para ambientes municipais e de empreiteiros. A máquina está disponível com operação de motor único e um sistema de controlo CANbus intuitivo que permite um controlo preciso e eficiente da varredeira.

Principais aspetos de desenho

• Sistema de motor único que alimenta os componentes de varrimento diretamente a partir do motor do chassis para reduzir o consumo de combustível, o ruído e as emissões, reduzir o peso e a manutenção.
• Sistema CANbus com controlos intuitivos e monitor a cores que fornece configuração, condição do veículo, avisos e lembretes de serviço.
• Caixa de velocidades hidrostática integrada na transmissão do chassis que permite controlo por joystick para avanço/recuo e operação com pedal único para reduzir a fadiga do operador.
• Elevado desempenho de sucção a partir de um impellor em aço inoxidável montado no tecto com um percurso de fluxo de ar curto e eficiente.
• Solução montada em camião flexível compatível com uma ampla escolha de chassis, incluindo DAF, Iveco, MAN, Mercedes, Volvo, Renault e Hino.
• Opção de chassis GNC disponível para fornecer uma configuração de combustível alternativo com redução das emissões gasosas e melhorias acústicas.

Especificação do veículo (tabela)
Tamanho: 10-16 toneladas PBT
Velocidade de varrimento: 0-20 mph / 0-32 kph
Capacidade da caçamba: 6,2 metros cúbicos
Depósito de água: 1250 litros
Motor: Motor único
Carga útil típica: 5500-8500 kg
Largura de varrimento: 2365 mm simples / 3200 mm dupla

Sistema hidrostático
A caixa de velocidades hidrostática concebida pela Scarab é instalada na transmissão do chassis e permite que os componentes de varrimento sejam alimentados diretamente pelo motor do chassis. O controlo por joystick fornece avanço e recuo com controlo de pedal único para reduzir a fadiga e simplificar a operação.

Desempenho de sucção
Um impellor em aço inoxidável de 905,5 mm montado no tecto está posicionado para produzir um percurso de fluxo de ar curto e eficiente para alto desempenho de sucção com consumo de energia reduzido.

Capacidades de varrimento
O Merlin 62 está disponível em configuração de varrimento simples ou opcional de varrimento duplo. Quando o bocal de sucção, a escova lateral e o widesweep estão em funcionamento, a máquina pode varrer até 2365 mm; as escovas podem alcançar 3200 mm quando em varrimento duplo.

Caçamba forte e robusta
A caçamba é fabricada em aço inoxidável 4003 resistente à corrosão e à abrasão, jateada, primária com epóxi bicomponente e acabada com um revestimento resistente. Uma peneira articulada com dobradiça desce para facilitar o acesso à limpeza.

Sistema de controlo CANbus
O sistema CANbus proporciona controlo total e intuitivo com um ecrã claro que indica a configuração de varrimento e a condição do veículo, além de monitorização em tempo real e registo de dados para ajudar na resolução de problemas e na operação eficiente.

Pós-venda e suporte
A Scarab oferece contratos de serviço e manutenção à medida, apoiados por um armazém de peças dedicado para fornecer peças genuínas e componentes fiáveis aos clientes a nível global.

Opções
Água

• Bomba de alta pressão / alto volume com lança manual e enrolador de mangueira autorretráctil
• Barra de água de alta pressão montada no topo
• Supressão adicional de pó para bocais de sucção (barra de impulso de água de 4 jatos à frente do bocal)
• Supressão adicional de pó para tubos de sucção (quatro jatos adicionais no topo do tubo)
• Tanques de água maiores
• Kit de injeção de detergente para uso com a lança manual
• Coluna de hidrante, chave e 3 metros de mangueira plana de 50 mm para reabastecimento em tarefa
• Instalação de lavagem e varrimento simultâneos

Escovas

• Varrimento duplo (segunda escova de canal no lado oposto + widesweep giratório)
• Varrimento duplo simultâneo (ambas as escovas de canal e widesweep juntas)
• Escova de canal auxiliar montada à frente da escova standard em suporte extensível/abattível
• Controlo de pressão ajustável para escovas de canal e widesweep
• Escova inclinável
• Vari Brush (controlo variável in/out da escova)

Sistema de sucção

• Mangueira móvel montada na porta
• Braço móvel basculante montado na traseira
• Braço móvel montado no topo

Opções diversas

• Caixa redutora na transmissão para variantes Unidrive
• Câmara CCTV para a escova do lado oposto e/ou traseira do veículo
• Sistema de lubrificação centralizado (manual ou automático)
• Balizas alternativas ou adicionais
• Extintor

Características / especificações técnicas

• Modelo: Merlin 62
• Intervalo PBT do chassis: 10-16 toneladas
• Intervalo de velocidade de varrimento: 0-20 mph / 0-32 kph (velocidade de varrimento constante controlável pelo operador)
• Capacidade da caçamba: 6,2 m³
• Capacidade do depósito de água: 1250 litros (tanques maiores opcionais)
• Arranjo do motor: motor único (alimentado pelo motor do chassis)
• Carga útil típica: 5500-8500 kg
• Largura de varrimento: 2365 mm (simples) / 3200 mm (dupla)
• Impellor montado no tecto: 905,5 mm aço inoxidável
• Material da caçamba: aço inoxidável 4003, jateado, primer epóxi bicomponente e revestimento de acabamento resistente
• Transmissão: caixa hidrostática na transmissão do chassis com controlo por joystick e pedal único
• Controlo: sistema CANbus com monitor a cores, monitorização em tempo real e registo de dados
• Combustível/alternativa: variantes de chassis diesel ou GNC disponíveis
